8路继电器输出模块联动DVR接线示意图

　　一般情况下，DVR都带有I/O卡，用于采集开关信号的输入和控制联动输出。其开关量输入（或者传感器接口）：一旦开关合上（或者传感器报警），通过对DVR的软件设置，可以将控制摄像头的云台（或者高速球）跟随某一个开关输入进行联动，一旦发生报警，云台（或者高速球）旋转到软件指定的位置，进行摄像。
　　8路继电器输出模块提供了与DVR接口的开关输出（属于无源的继电器输出接口），通过对报警主机（AL200或AL100C）编程，其某路继电器的输出可与设定的某些探测设备联动，报警主机一旦发现这些探测器有报警，该路继电器合上，给DVR提供一个开关闭合信号（相当于传感器报警）,此时DVR会根据预先设置好的位置转动云台，对准发生报警的区域进行摄像。在接线时，只要将继电器的输出直接接到DVR的开关量输入板上，此时，该继电器相对于DVR来说就是一个传感器。
　　

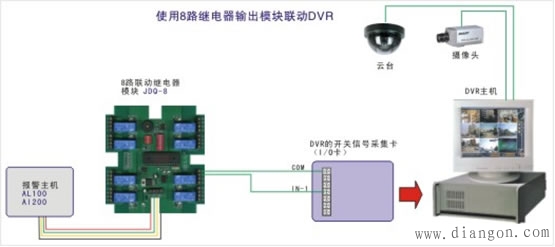

　　　　　　　　　　图　8路继电器输出模块联动DVR接线示意图
