不对称三相负载电路

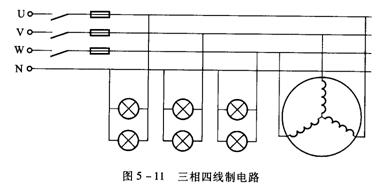

在三相电路中，只要有一部分不对称就称为不对称三相电路。三相负载不对称的情况非常普遍，线电压通常为380V，电路中有两种负载，一种是单相负载电灯，其额定电压为220V，因此接在相线和中线之间，电灯数量较多，应该尽量均匀地在各相上分布，如果有其他类型的单相负载，接法也是如此。他们总体是星形联接。另一种负载为三相交流电动机，有些三相交流电动机绕组需星形联接，有些需三角形联接，图5-11 所示的为采用星形联接的情况。在这个电路中，电动机的三相绕组是对称的，但是电灯的星形联接常常是不对称的，一方面，电灯从数量上在各相上的分布可能并不均匀，另外，电灯在实际使用时并非同时开或关。由此看见，这个电路是一个不对称三相电路。

不对称三相电路由于中线的作用，三相负载电压仍然对称，各相负载能够正常工作，但是，这时的三相电流是不对称的，因此，中线电流不为零，此时的中线不能省去，否则会造成三相负载电压不对称，使负载工作不正常，严重的甚至会造成负载或线路的损坏。为了保证中线的作用，在中线上不能安装熔断丝。

不对称三相负载电路在分析时，各相的电流各不相同。对于不对称的三相电路，可采用常规相量法进行分析，要分别进行计算。

例 图5-12所示三相四线制电路对称电源线电压V，负载星形联接不对称，求负载相电压、负载电流和中线电流。

解：
由于V

则负载相电压

设 则

负载电流为

中线电流

例 电源对称，其相电压Up=220V，负载是三个白炽灯，其额定工作电压为220V，U、V两相灯泡为100W，W相灯泡为25W。求当开关K打开时，各相灯泡承受的电压以及它们实际承载的功率。

解：负载电阻

设 则

开关K打开时，根据节点电压法

不对称星形三相负载，中线断开时造成三个负载电压不相等。电阻大的负载端电压高，其功耗将超过额定功率，电阻小的负载端电压低，其功耗将低于额定功率，这样容易造成用电设备损坏，通常的供电系统都是不对称星形负载，因此中线不允许断开，要使用高强度线，也不允许在中线上装开关或保险丝。
