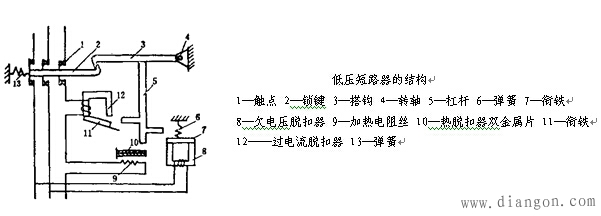

低压断路器的结构和基本工作原理

2、工作原理
1）正常状态通/断电路：由操作机构手动、电动（分励脱扣器）合/分闸。
2）保护功能：
● 短路（过流）保护 —— 过电流脱扣器（12）
短路电流→过流脱扣器线圈→12的衔铁吸合→自由脱扣机构3上移→触点动作
● 失压（欠压）保护 —— 失压脱扣器（8）
失压→失压脱扣器F〈 F反 →8的衔铁释放→自由脱扣机构3上移→触点动作
▲ 脱扣器
分励脱扣器：用于远距离分闸的脱扣器（分闸时线圈有电，而分闸后线圈应断电）。
失压脱扣器
过流脱扣器
过载脱扣器
并非每种类型的断路器均具有上述四种脱扣器，根据断路器使用场合而定。
