三相电源的相序检测

在波形图上，三相电压达到同一数值的先后次序叫做相序。三相电源有正序、负序、零序三种相序。电力系统的三相电压是正序系统，即。在实验中不清楚三根电源线的关系， 先设定一根线为A相，然后根据实验结果决定剩下的两根线哪一根线是B相，哪一根是C相。

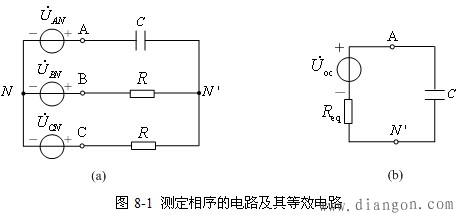

实验中测定相序的原理图如图8-1（a）所示。

图8-1（b）为电容端口的戴维宁等效电路。图8-2为该电路的位形相量图。，开路时，相当于B、C的中点位置D，所以。

由于三相电压是正序系统，若电容所在的相指定为A相，从位形图可以看出负载的各相电压不对称，，即负载相电压较大的相为B相，较小的相为C相。
