低压配电接地系统与emi

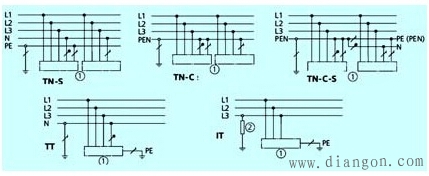

　　低压配电系统中的带电（流通电流的）导线是指电源相线（l1，l2，l3），n线（中性线）；pe线（保护地线）仅在电气系统（或其中的设备）故障时，才流通故障电流，实质上也是带电导线。低压配电系统有三种接地制式，详见图。配电系统不同的接地制式可用两个字母表示并加以区分：

　　第一个字母表示电源设备接地的条件， 其中：

　　t= 电力变压器低压绕组中性点直接接地；

　　i= 电力变压器低压绕组中性点对地绝缘或通过阻抗接地。

　　第二个字母表示电气设备（装置）外露导体的接地的条件，其中：

　　t= 电气设备（装置）外露导电体接地，该接地点远离于变压器低压绕组中性点的接地点。

　　n= 电气设备（装置）外露导电体部分与变压器低压绕组中性点（系统地）连接。

　　对tn系统， 还用第三个字母来说明n线与pe线的关系；其中：

　　tn-c:n线与pe线合并为一根线，即pen线（4根线）。

　　tn-s:n与pe两根导线，与三根相线一起配出（5根线）

　　tn-c-s：近电源侧为tnc （4根线），配出后把pen线分成2根线后成为tn-s。

　　低压配电系统的接地制式（系统）决定了系统本身的线路保护技术和措施，也决定了系统本身的电磁兼容性。依据实际经验，低压tn-s系统具有最好的性价比，因为正常工况下，pe线上无剩余电流，大地中无杂散电流。当发生三相（或单相）短路故障时，短路电流通过线缆（而不是大地）返回电源，优化了电磁兼容性，由于故障电流大，可用简单的线路保护电器（如熔断器或断路器）切断故障。
