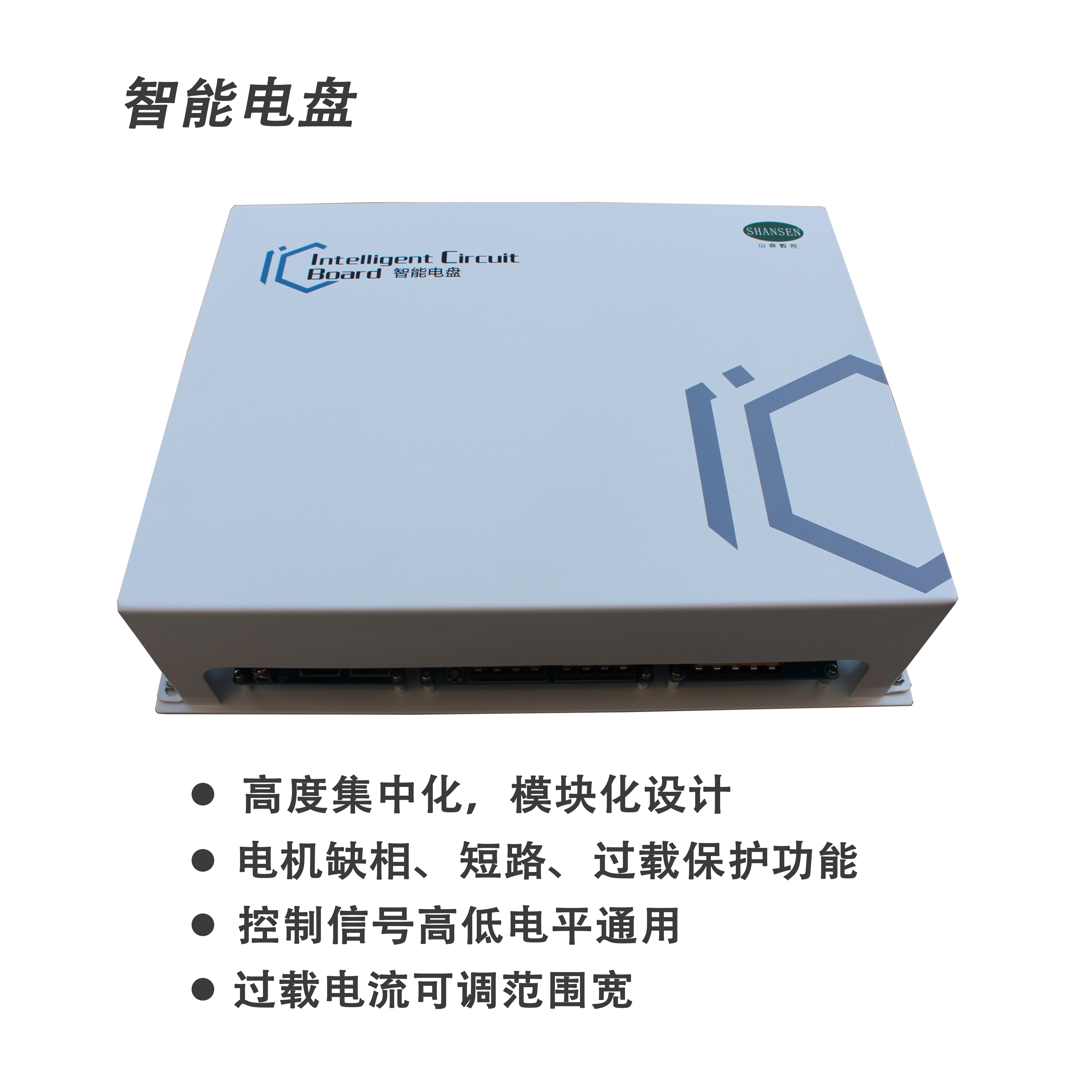

山森数控自主研发：智能电盘

　　随着当今社会各行业的高速发展，配电柜作为设备的心脏，正越来越受到关注，配电柜整体性能决定了整个设备的电气性能。

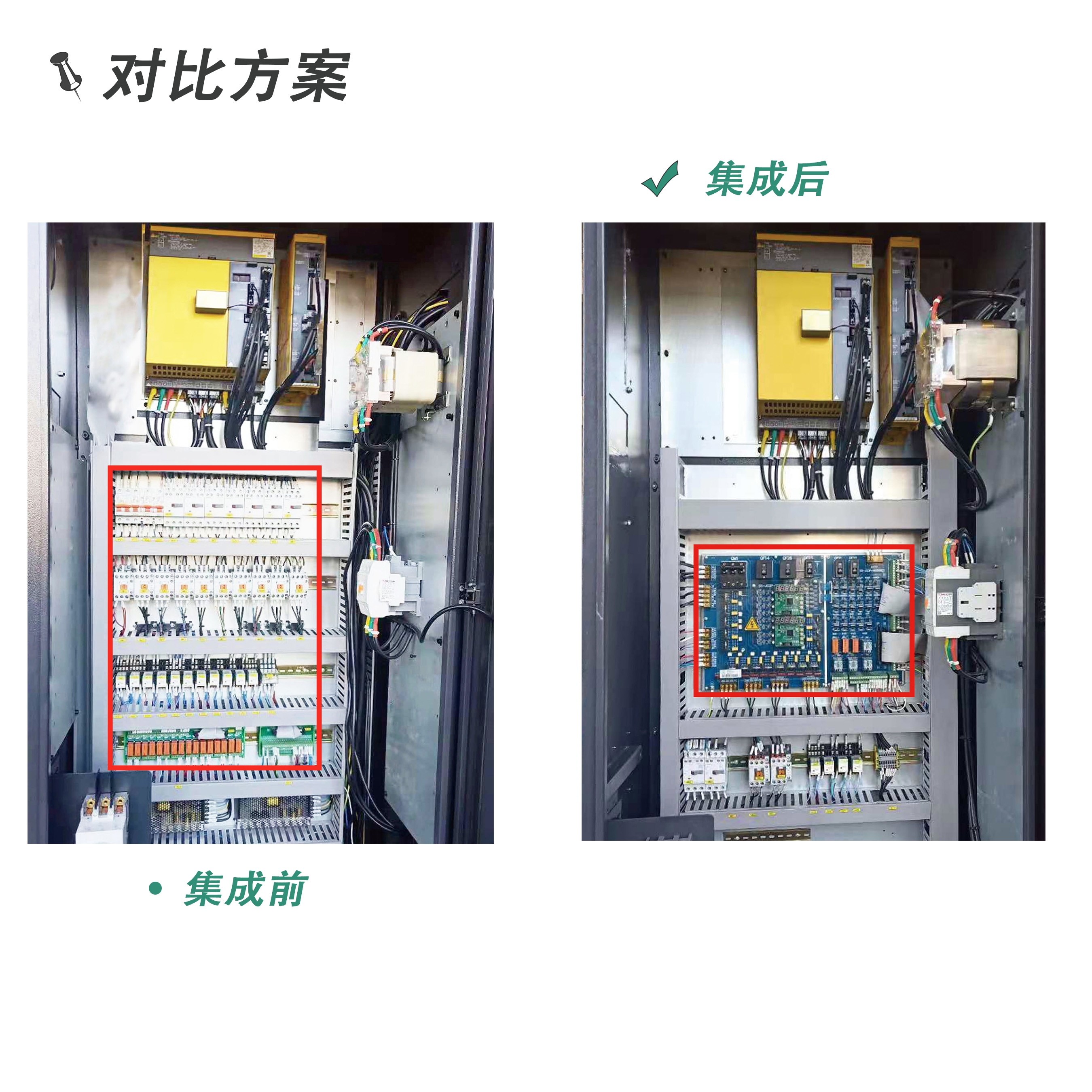

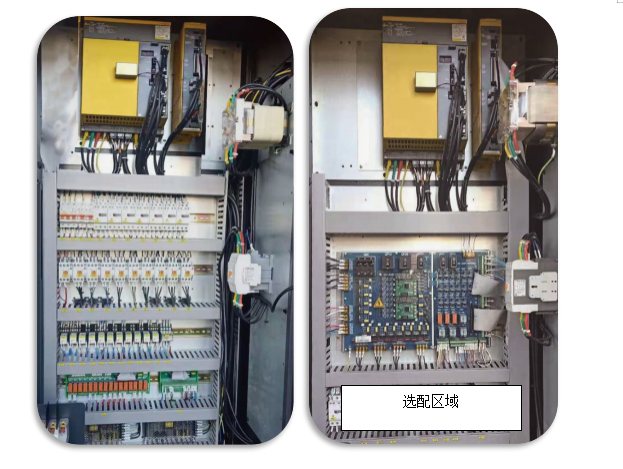

　　在传统配电柜中，控制三相异步电机及外设(电磁阀、开关等)，需要由断路器、交流接触器、热保护继电器、中间继电器模组、分线器、三相灭弧器、线槽、卡规以及大量的接线端子组成。

　　缺点：元器件种类繁多，接线复杂，强弱电交叉走线，抗干扰能力低，生产效率低下且结点较多导致故障率高。

　　为了解决传统配电柜存在的问题，本公司经过数年的研究，开发出来智能电盘这一款具有划时代意义的颠覆性产品。

　　1、取代传统配电盘绝大部分电气元件，采用电子元器件进行控制，无触点及火花，提高配电盘的使用寿命。

　　2、通过印刷版布线，不再有繁杂的人工布盘，采用全自动化生产线生产，一致性好。节约大量工时，提升布盘效率。

　　3、节省大量的金属、塑料等布盘物料，节省原材料成本

　　4、通过合理布局，达到强弱电分离，抗干扰性能强

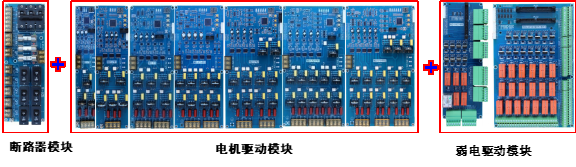

　　智能电盘主要有三部分组成，断路器模块、电机驱动模块以及弱电驱动模块，下面对各个模块进行说明。

　　一、断路器模块采用油阻尼断路器，一方面实现了系统NC或PLC控制部件以外的负载控制(如开关电源、控制变压器、风扇、润滑泵、电柜空调等部件)，另一方面通过动力插头连接，为电机模块供电；

　　二、电机驱动模块实现对三相异步电动机的控制以及故障反馈与上位机互联互通功能。通过电流传感器采集线间电流，对信号进行放大优化处理传送给主控芯片进行数据分析，来判断电机的运行情况。根据电机运行情况实现对电机的缺相、过载、短路等保护，并实时显示电机运行状态信息及实时电流。当电机出现故障时，主控芯片把故障信息传送给弱电驱动模块，通过I/O接口把故障信息反馈给上位机。为了满足不同客户的需求，本公司共开发了多种电机模块，各个模块之间可以自由组合，实现对多个电机的控制。

　　三、弱电驱动模块一方面可以实现和上位机的通讯功能，另一方面可以对外围输入输出信号进行处理。外围输入信号通过电盘IO接口把外围信息发送给上位机进行数据的分析处理；上位机控制外围负载时，把输出信号通过IO接口传送给电盘，通过连接电机模块对多个电机进行正反转控制，通过继电器或场效应管把信号进行放大处理，控制外围交直流负载(电磁阀、工作灯等)并带有续流保护等功能。

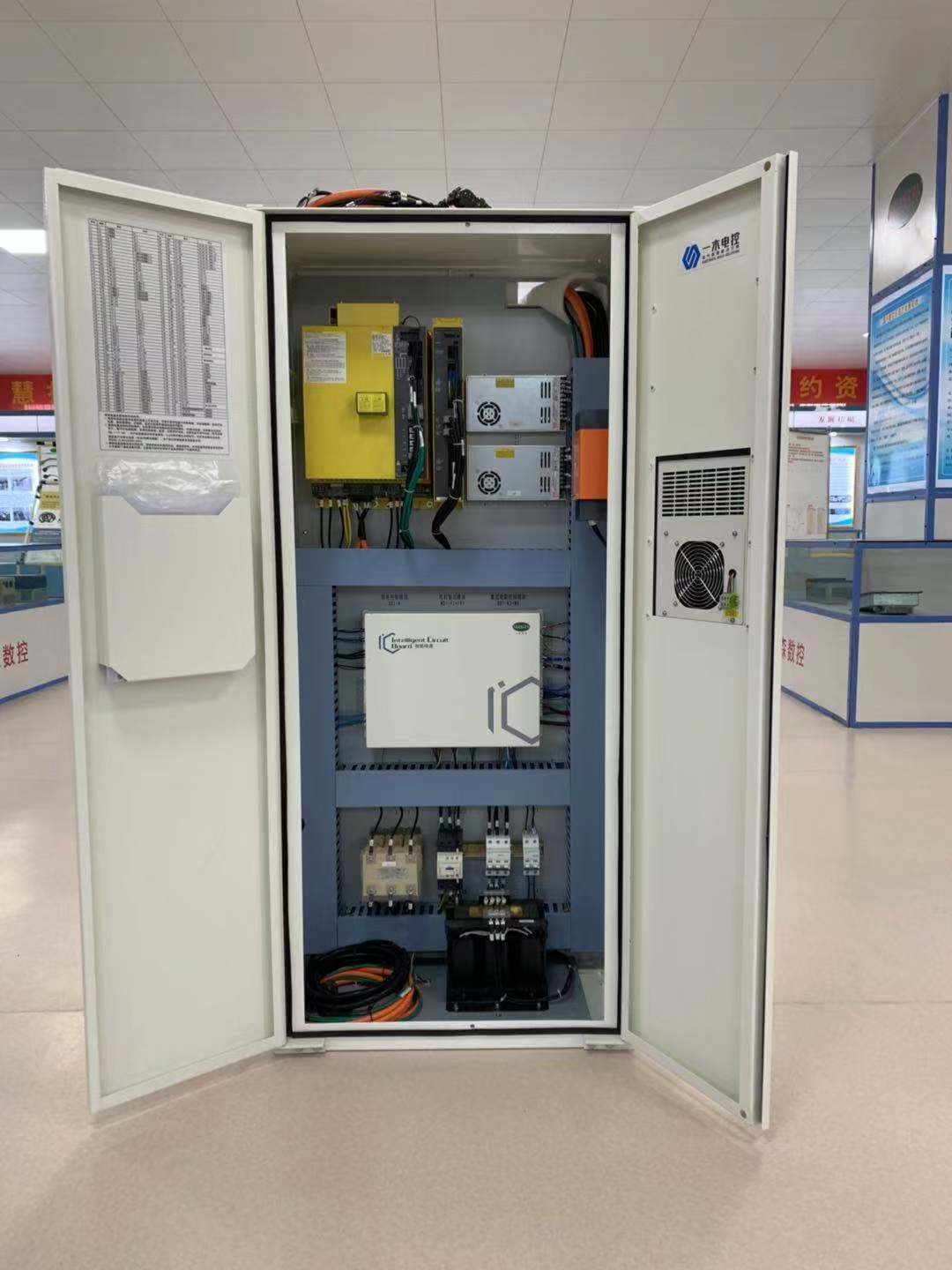

　　通过对以上模块的排列组合，智能电盘可满足绝大多数配电柜客户的需求，为配电柜提供智能通讯、可拼接的电盘方案。

　　智能电盘自开发以来，在沈阳机床、大连机床、宝鸡机床、云南机床等数百家厂家广泛使用，得到了用户的充分肯定以及认可。
