晶体管基本放大电路

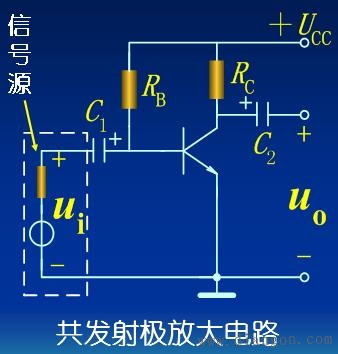

　 1. 共发射极放大电路

放大电路中电压、电流符号的规定：(1)大写字母带大写下标表示直流分量，如IB、IC、UBE (2)小写字母带小写下标表示交流分量，如ui、uo 小写字母带大写下标表示交直流分量叠加，如iB、iC 大写字母带小写下标表示交流有效值，如Ii、Ic、Ube

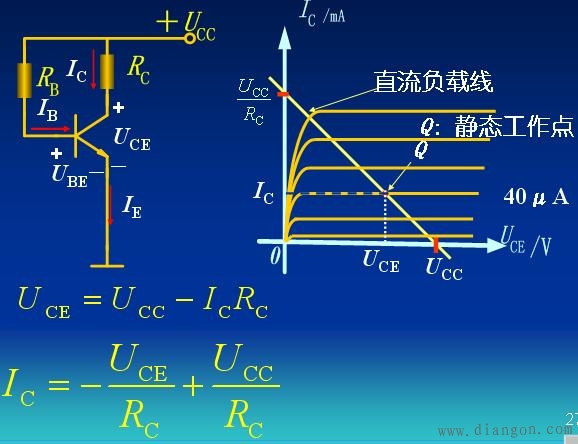

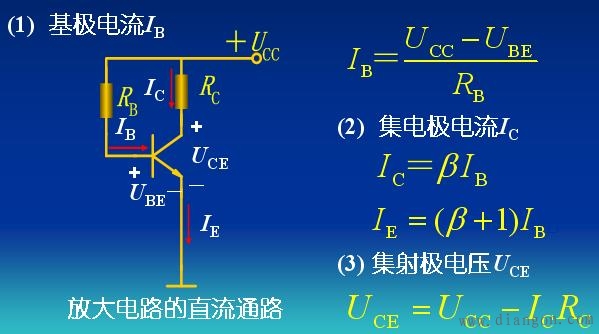

2. 放大电路的静态分析: 静态分析主要为了计算放大电路的静态工作点。包括：基极电流IB、集电极电流IC和集射极电压UCE。



3. 放大电路的动态分析:动态分析是为了讨论放大电路的电压放大倍数、输入电阻、输出电阻等。

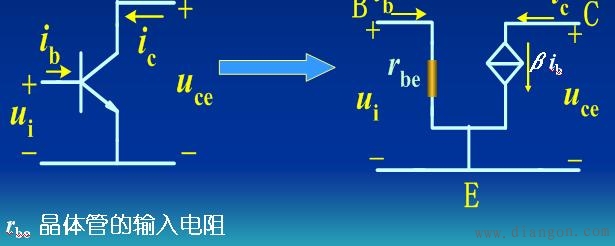

(1) 晶体管的微变等效电路

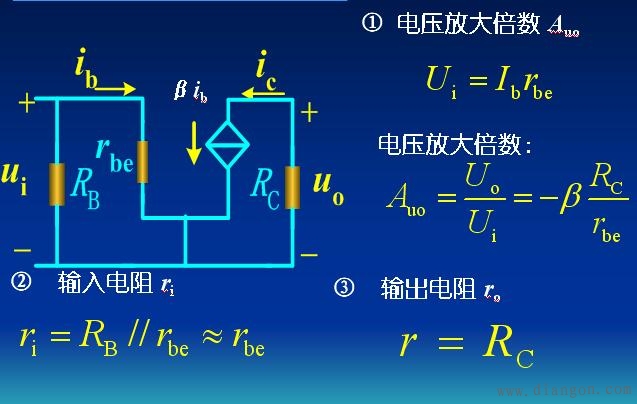

(2) 放大电路的微变等效电路

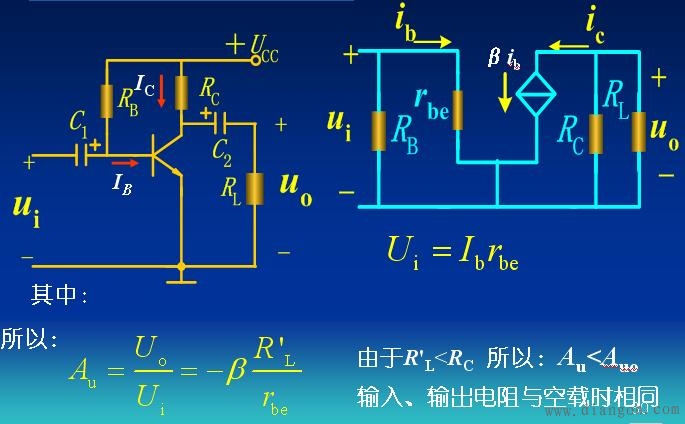

如果放大电路接有负载

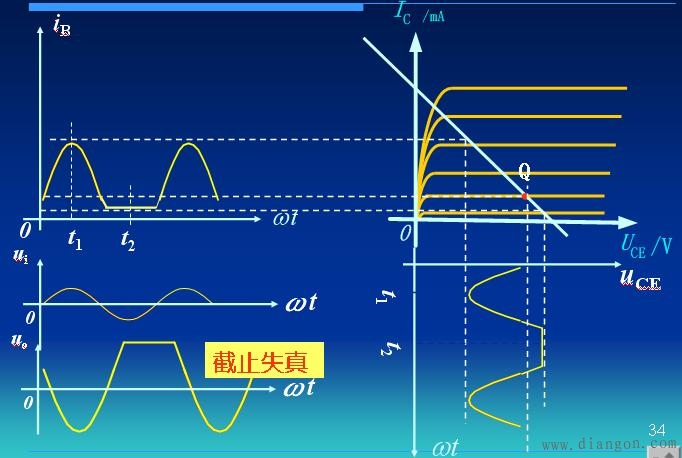

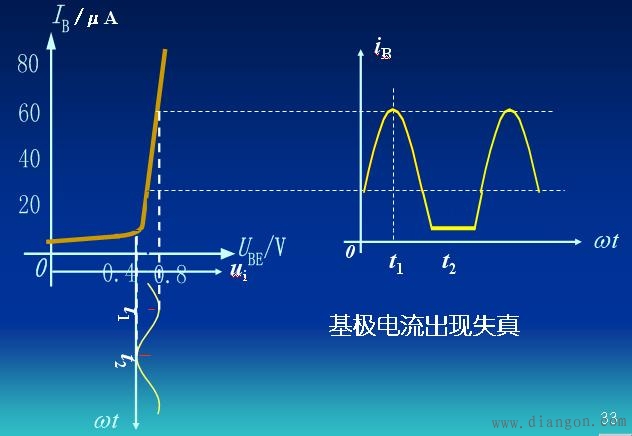

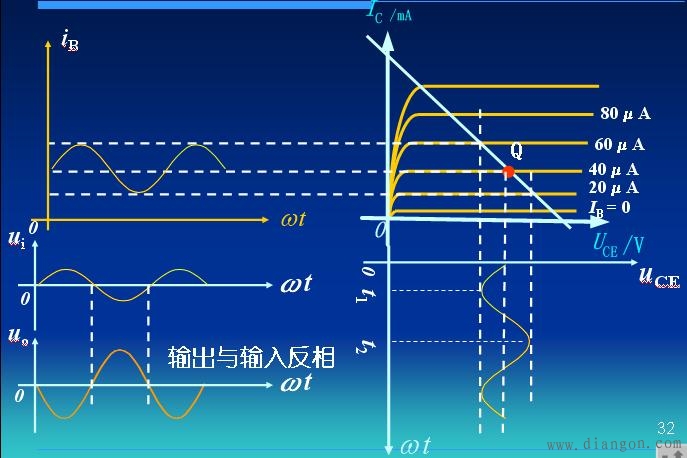

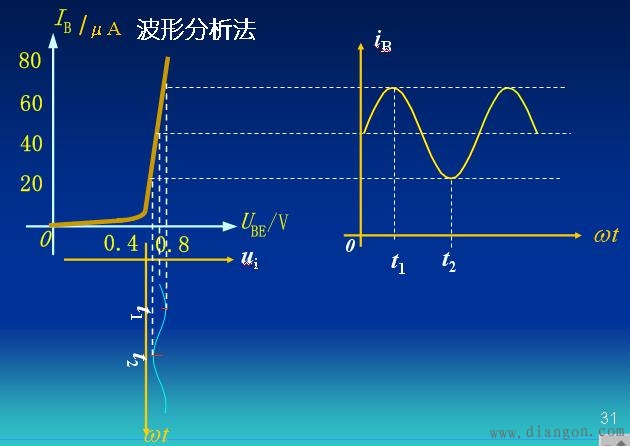

波形分析法:
