电磁式继电器的分类和工作原理
|
与接触器一样，电磁式继电器同样基于电磁铁的工作原理设计。电磁式继电器，按吸引线圈的电流种类可分为：交流电磁继电器和直流电磁继电器；按继电器反映的参数可分为：中间继电器、电流继电器、电压继电器等。 1、中间继电器 中间继电器是将一个输入信号变成一个或多个输出信号的继电器。它的输入信号为线圈的通电或断电，输出信号是触头的动作，不同动作状态的触头分别将信号传给几个元件或回路。中间继电器的基本结构及工作原理与接触器完全相同，故称为接触式继电器。所不同的是中间继电器的触头对数较多，并且没有主、辅之分。常用的中间继电器如JZ系列等。 与接触器相同，在电路原理图中用多种功能结构的图形符号结合文字符号表示一个中间继电器，其主要结构、产品实物和符号如图1。中间继电器的作用主要有： （1）当电压或电流继电器触头容量不够时，可借助中间继电器来控制，用中间继电器作为执行元件，这时中间继电器可被看成是一级放大器。 （2）当其他继电器或接触器触头数量不够时，可利用中间继电器来切换多条电路。

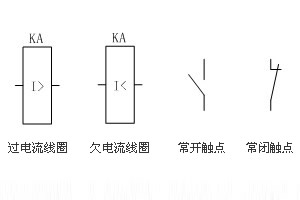

2、电流继电器 根据电流值的大小而动作的继电器称为电流继电器。根据实际应用的要求，电流继电器可分为过电流继电器和欠电流继电器。常用型号如JL14等。其产品实物和符号如图2。

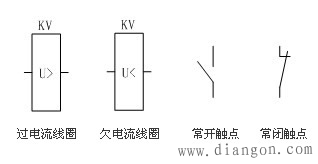

过电流继电器正常工作时，衔铁不动作。当通过线圈的电流超过某一整定值时，衔铁动作，常闭触头断开，常开触头闭合。有的过电流继电器带有手动复位机构，衔铁动作后必须手动复位才能使衔铁返回，主要作用在于处理故障。 欠电流继电器是当通过线圈的电流降低到某一整定值时，衔铁动作（被释放）。 3、电压继电器 根据电压大小而动作的继电器称为电压继电器。根据实际应用的要求，电压继电器有过电压、欠电压、零电压继电器之分。过电压继电器是当电压超过规定电压高限时，衔铁吸合；欠电压继电器是当电压小于所规定的电压低限时，衔铁释放；零电压继电器是当电压降低到接近零时，衔铁释放。常用型号如JT4等。
|
