同步时序逻辑电路设计举例

　　例如 用J-K触发器作为存储元件，设计一个“101”序列检测器。该电路有一个输入x和一个输出Z，当随机输入信号中出现“101”序列时，输出一个1信号。典型输入、输出序列如下。　　

　　输入x：0 0 1 0 1 0 1 1 0 1 0 0

　　输出Z：0 0 0 0 1 0 1 0 0 1 0 0

　　解 假定用Moore型同步时序电路实现给定功能，设计过程如下。

　　① 作出原始状态图和状态表

　　设初始状态为A，根据题意可作出原始状态图如图1所示，原始状态表如表1所示。

图1

表1

　　② 状态化简

　　根据化简法则可知，表5.3已是最小化状态表。

　　③ 状态编码

　　由于最小化状态表中共有4个状态，故需2位二进制代码表示，即电路中要有2个触发器。设状态变量为y₂、y₁，根据相邻法的编码原则，可令y₂y₁的4种取值00、01、10、11分别对应状态A、B、C、D，相应的二进制状态表如表2所示。

表2

现态 y2　 y1	次态		输出 Z
	x=0	x=1
0　　0 0　　1 1　　0 1　　1	0　 0 1　 0 0　 0 1　 0	0　 1 0　 1 1　 1 0　 1	0 0 0 1

　④ 确定激励函数和输出函数

　　根据表2所示二进制状态表和J-K触发器的激励表，可列出激励函数和输出函数真值表如表3所示。

表3

输入 x	现态 y2　y1	次态	激励函数 J2　K2　J1　K1	输出 Z
0 0 0 0 1 1 1 1	0　 0 0　 1 1　 0 1　 1 0　 0 0　 1 1　 0 1　 1	0　 0 1　 0 0　 0 1　 0 0　 1 0　 1 1　 1 0　 1	0　 d　 0　 d 1　 d　 1　 d d　 1　 0　 d d　 0　 d　 1 0　 d　 1　 d 0　 d　 d　 0 d　 0　 1　 d d　 1　 d　 0	0 0 0 1 0 0 0 1

　　用卡诺图对表3中的激励函数和输出函数化简后，可得到其最简表达式如下：

　　⑤ 画逻辑电路图

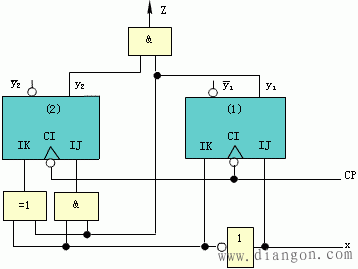

　　根据输出函数和激励函数表达式，可画出“101”序列检测器的逻辑电路图如图2所示。

图2
