VC101数字万用表使用说明
|

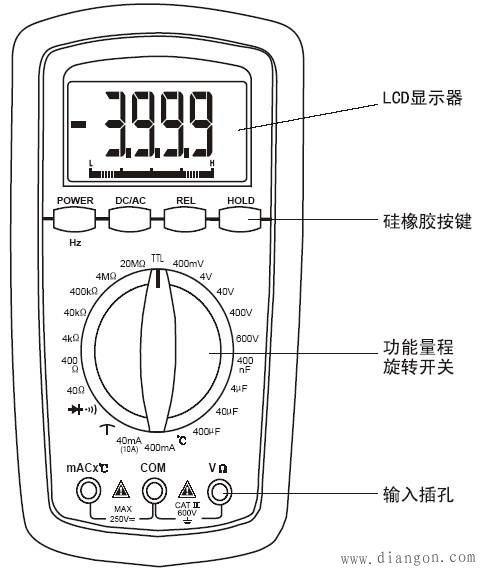

一、VC101数字万用表外型图

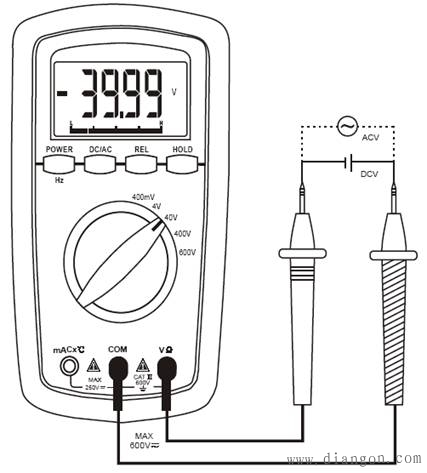

二、使用方法 (1)轻触POWER键，听到“嘀”声松开按键，此时LCD全显一次转为正常显示，观察显示器上是否有因符号出现，如有说明电池电压已经低于正常值，不确定度将会受到影响，此时应及时更换电池，有时电池电压过低不能开机。 (2)检查表笔是否接触良好，表笔探棒与电线连接部位绝缘是否良好，表笔插座及量程位置是否有误。 (3)本机有10分钟自动关机功能，使用中当量程改变或按键动作，自动关机顺延10分钟，关机前6秒有蜂鸣提示， 电压量程输入超过2V和测频不会自动关机，轻触POWER键，超过2秒钟，听到“嘀”声松开按键即可关机(关机时不能按其它按键)。 2—1．电压／频率测量／火线判别 (如下图所示)
(1)测量前请确定是直流还是交流，通过DC／AC按键来选择，交流状态时LCD显示“AC”符号。 (2)红表笔插在V／Ω输入端，黑表笔插在COM输入端。 (3)红黑表笔并联到被测线路，读取显示值，红表笔所接该点为负时LCD显示“-”符号(直流为正或交流不显示)。 (4)频率测量：选择ACV量程，输入电压大于1／10量程，轻触Hz(POWER)键，听到滴声松开按键，即转为频率测量。再次轻触Hz(POWER)键或改变量程，退出频率测量。 (5)火线判别：在ACV400V／600V档，操作者用手紧握黑色表笔线，同时将红色表笔探针插入被测火线端，蜂鸣连续发声三次，红色表笔所触及端点为火线端。 如被测两端点都没反应，观察LCD显示感应电压若小于25V，将黑色表笔线在手中多缠绕几圈，仍无感应电压则火线断路。 2—2．电流／频率测量(DC／AC)( 如下图所示)

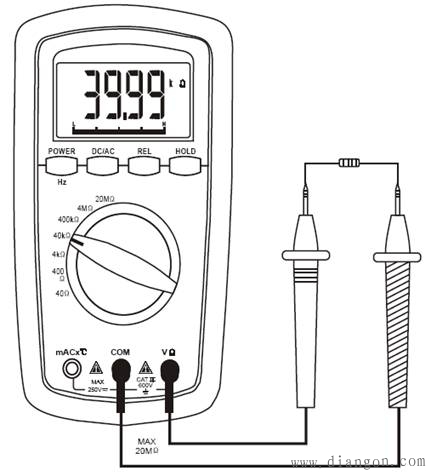

(1)测量前请确定是直流还是交流，通过DC／AC按键来选择，交流状态时LCD显示“AC”符号。 (2)根据测量范围，通过旋转开关选择量程。 (3)红表笔插在mA输入端，黑表笔插在COM输入端。 (4)红黑表笔串联到被测线路，读取显示值，红表笔所接该点为负时，LCD显示“-”符号。 (5)当测量电流超量程或误输入大于10V电压时，LCD显示OL并蜂鸣告警： (6)频率测量：选择ACA量程，输入电流大于1/10量程，其它事项请参照2—1—4及提示， 提 示 如果量程选择在mA档，而表笔错插在V/Ω 输入孔，仪表将无法测量。在每次测量结束后应及时将表笔插头转换至V／Ω ： 位置在4OOmA量程，测量大200mA不要超过20秒钟。 2—3．电阻测量(Ω) (如下图所示)
(1) 旋转开关选择电阻量程档： (2) 红表笔插入V／Ω输入端，黑表笔插入COM输入端。 (3) 红黑表笔跨接在被测电阻两端，读取显示值。 (4) 在小电阻测量时，可以选择REL功能将引线电阻消除再测量。 提 示 测量中如果显(OL)，这时应选择高量程进行测量，在测量高于1MΩ电阻时，读数需数秒时间才能稳定，这在测量高阻时是正常的。 在电阻量程档范围内不要误测到电源上，以免损坏仪表，如果误测到电源上，则LCD显示OL，应马上停止测量。 在40Ω量程起始电阻较大时，虽然按相对值方式能消除，但会影响高端测量不确定度。2—4．通断测试 (如下图所示)

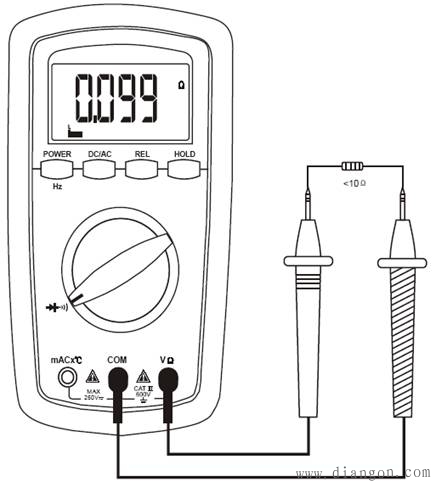

(1)旋转开关选择 (2)红表笔插入V／Ω输入端，黑表笔插入COM输入端(红表笔极性为正)。 (3)通断测试，如果有蜂鸣声发出，说明红黑表笔间的阻值约小于70Ω，如果测试值在临界状态蜂呜会再次发声。 提 示 请勿在此档测电压信号。 通断测试时,表笔一定要可靠接触,否则会有错误判断。 如果测试线路，则被测线路必须断开电源，所连电容必须放电。 2—5．电容测量 (如下图所示)

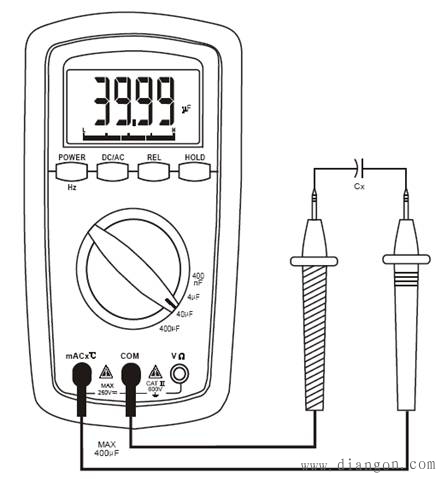

(1)旋转开关选择电容档； (2)红表笔插入mA℃ Cx输入端，黑表笔插入COM输入端(表笔均无极性)。 (3)红黑表笔跨接在被测电容两引腿端，读取显示值，测大电容时，读数需数秒时间才能稳定。 (4)如果被测电容的电容值超过所选择量程，会显示“0L”此时应选择高量程进行测试。 提 示 测大电容前，电容必须放电，否则影响测量精度并可能损坏仪表。在400μF档， 测量短路时LCD显示闪烁或不显示OL， 表示电池不能提供足够的测试电流，200μF以上的大电吝测量将不准确或无法测量。此表不适用测量模拟电容量。 2—6． 二极管测试 (如下图所示)

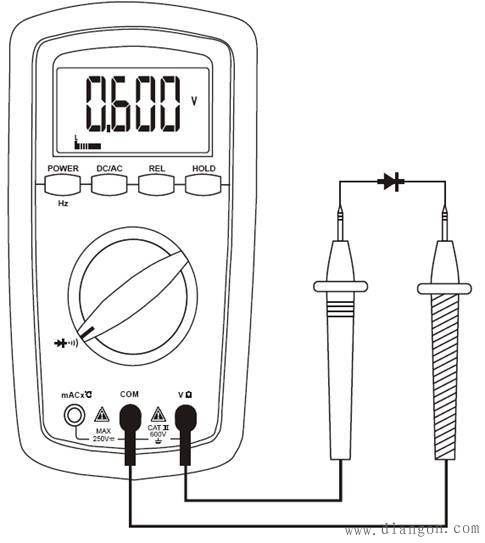

(1)旋转开关置 (2)红表笔插入V／Ω输入端，黑表笔插入COM输入端(红表笔极性为正)。 (3)测量二极管时应注意：先用红表笔连接二极管正极测试，黑表笔连接二极管负极，应显示二极管正向压降的近似值；如显示OL则再互换表笔连接二极管测试，此时仪表如仍显示OL则说明被测二极管是坏的。 2—7．TTL测试 (如下图所示)

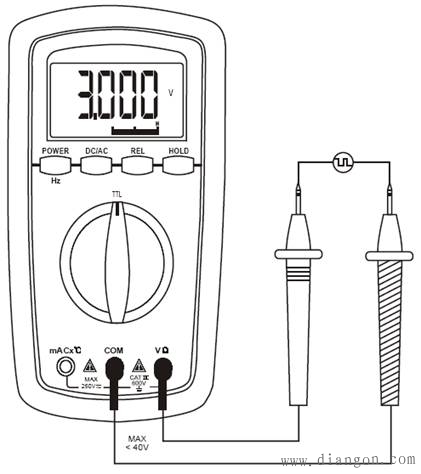

(1)旋转开关至TTL档。 (2)将红表笔插入V／Ω输入端，黑表笔插入COM输入端。 (3)将红表笔连接被测电路正端，黑表笔连接被测试电路负端。 (4)如被测电路为高电平时(>3V)，模拟棒条以中间为界，右边全显(H)LCD同时显示被测逻辑电平(>3V，<40V)； 如被测电路呈低电平时(<1V)，模拟棒条以中间为界，左边全显(L)，LCD同时显示被测逻辑电平(>0V，<1V)。 (5) 当被测电平>1V和<3V时模拟棒条不显示，LCD仅显示被测电平值。 提 示 测量中如显示"OL”表明输入电压>40V； 测量中如出现“—”或“—OL”，逻辑判断为低电平； TTL 测量功能时DC／AC与REL键不响应。 2—8．相对值测量 测量过程中如发现引线电阻、杂散电容或干扰信号对测量结果产生影响时，可运用相对值测量功能。轻触REL键，LCD显示为“0”，同时显示∆符号，测量读数为仪表减去起始读数而获得结果。如果起始信号跳字不稳定，轻触REL键后显示不完全为零是正常的，测量结束后，LCD读数要对应减去跳字数值。（http://www.gdzrlj.com/版权所有）测量相对值时LCD显示的结果是二次测量结果之差，如果第二次测量比第一次测量值小，则LCD会显示“-”号，再次轻触REL键则取消此功能。 2—9．数据保持 测量中遇到不方便读数，需将测量结果记录在LCD屏幕上，轻触HOLD键听到“滴”声，CPU自动将数据保持下来。在保持状态下，模拟棒条将不被保持，如有输入，仍反应信号变化趋势，同时DC／AC键和REL键不起作用。再次轻触HOLD键，取消数据保持功能。 2—10．最大值记录(MAX) 测量中经常遇到需要记录被测信号的最大值，轻触HOLD键超过3秒钟，当LCD右下角出现“P”符号时，松开按键，仪表进入最大值记录状态，测量信号经A／D采样由CPU进行比较，LCD仅保留显示测量过程中的最大值，再次轻触HOLD键或改变量程，则退出最大值记录状态，在相对值测量时或被测信号瞬间大于量程值，无法进行最大值记录。 注：频率测量时，无数据保持，相对值测量和自动关机功能。 |
