西门子PLC中断指令
时间：2023-03-13作者：佚名
|
中断技术在处理复杂和特殊的控制任务时是必需的，它属plc的高级应用技术。中断是由设备或其他非预期的急需处理的事件引起的，它使系统暂时中断现在正在执行的程序，而转到中断服务程序去处理这些事件，处理完毕后再返回原程序执行。中断事件的发生具有随饥性，中断在可编程序控制器的实时处理、高速处理、通信和网络中非常重要。
|
| 一、中断源 |
|

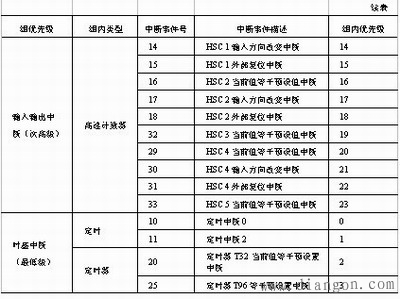

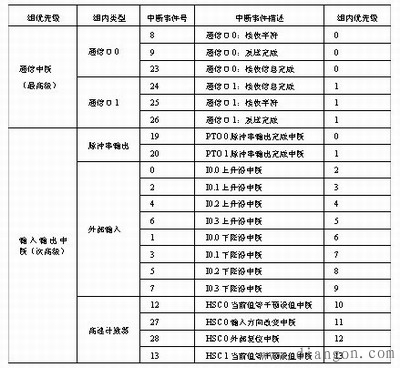

（一）中断源及种类 中断源，即中断事件发出中断请求的来源。S7-200可编程序控制器具有最多可达34个中断源，每个中断源都分配一个编号用以识别，称为中断事件号。这些中断源大致分为三大类：通信中断、输入输出中断和时基中断。 （二）中断优先级 中断优先级由高到低依次是：通信中断、输入输出中断、时基中断。每种中断中的不同中断事件又有不同的优先权。  图1 中断事件及优先级  图2 中断事件及优先级 |
| 二、中断调用
|
| 即调用中断程序，使系统对特殊的内部或外部事件作出响应。系统响应中断时自动保存逻辑堆栈、累加器和某些特殊标志存储器位，即保护现场。中断处理完成时，又自动恢复这些单元原来的状态，即恢复现场。
|
| 三、中断程序 |
|

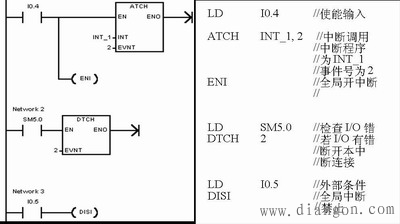

中断程序必须由三部分构成：中断程序标号、中断程序指令和无条件返回指令。 程序实例： 控制要求：程序实现的功能是调用I0.1输入点的上升沿中断，若发现I/O错误，则禁止本中断，用外部条件可以禁止全局中断。  图3 程序实例 |
| 四、通信 |
|
通信指令包括： |
