西门子PLC高速处理指令
|
高速计数器HSC一般和编码器配合使用，在现代自动控制中实现精确定位和测量长度。它可用来累计比可编程序控制器的扫描频率高得多的脉冲输入，利用其产生的中断事件完成预定的操作。 |
| 一、数量及编号 |
|
（一）中断源及种类 高速计数器在程序中使用时的地址编号用HCn来表示（在非程序中有时用HSCn），n为编号。 HCn除了表示高速计数器的编号之外，还代表两方面的含义：高速计数器位和高速计数器当前值。编程时，从所用的指令可以看出是位还是当前值。 |
| 二、高速计数指令 |
|

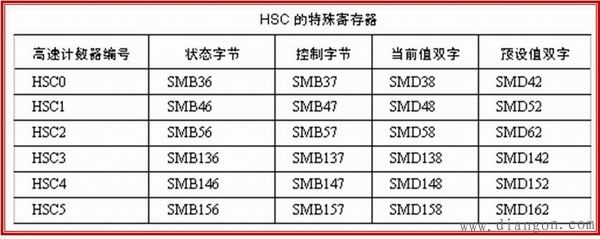

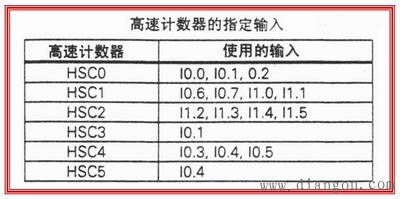

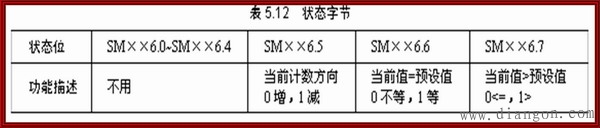

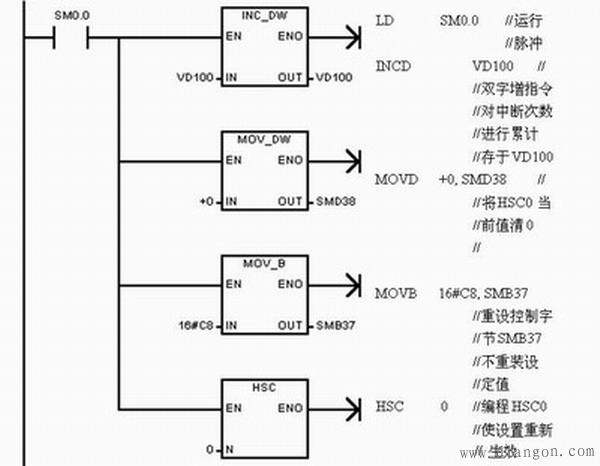

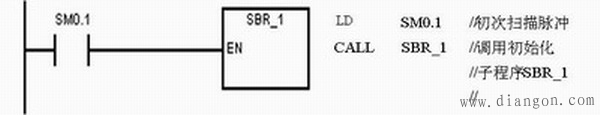

（一）高速计数器指令 高速计数器指令有两条：HDEF和HSC。 1、HDEF，定义高速计数器指令 使能输入有效时，为指定的高速计数器分配一种工作模式，即用来建立高速计数器与工作模式之间的联系。  图1 HDEF 2、HSC，高速计数器指令 使能输入有效时，根据高速计数器特殊存储器位的状态，并按照HDEF指令指定的工作模式，设置高速计数器并控制其工作。  图2 HSC 高速计数器的时钟、方向控制、复位和启动所使用输入如下图所示。  图3 高速计数器的指定输入 （二）高速计数器的使用方法 每个高速计数器都有固定的特殊功能存储器与之相配合，完成高速计数功能。具体对应关系如下图所示。  图4 HSC的特殊寄存器 每个高速计数器都有一个状态字节，程序运行时根据运行状况自动使某些位置位，可以通过程序来读相关位的状态，用以作为判断条件实现相应的操作。状态字节中各状态位的功能如下图所示。  图5 状态字节 使用高速计数器时，要按以下步骤进行：  图6 控制位含义 （三）应用实例 要对一高速事件精确控制，通过对脉冲信号进行增计数，计数当前值达到24产生中断，重新从0计数，对中断次数进行累计。计数方向用一个外部信号控制，并能实现外部复位。所用的主机型号为CPU221。 设计步骤：  图7 主程序  图8 初始化程序  图9 中断程序 |
