变频电缆的设计原则

国内有很多制造变频电缆的工厂，经验丰富，品种规格具全，足以满足国内需求。过去也有很多公开发表的文献，所以本文不必再重复叙述。只是提出三条原则：①低压变频电缆的结构设计对称化，对于小功率电机，可用3芯成缆后加总屏；对于大功率电机，可用3大3小绝缘导体，对称排列成缆，最后加总屏。②中压变频电缆的结构设计同轴化。③任何屏蔽层的截面，应满足用户提出的最小规定，如果铜带截面尺寸不够，可稀疏缠绕铜线，达到要求的导体面积。

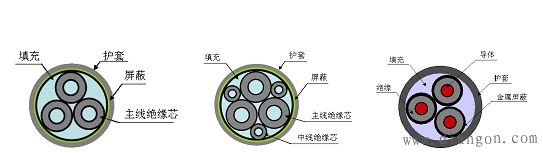

图1～图3为三种变频电缆的示意图。由于六芯电缆中3个小绝缘芯的导体截面之和，与4芯电缆中第4绝缘芯的导体截面相等，而六芯对称型成缆直径比四芯成缆直径略小，因此电缆成本基本相等。

图1 小截面三芯变频电缆 图2 六芯对称型变频电缆 图3 三芯同轴型变频电缆

当代自动化技术的发展，各行各业大量应用了plc和dcs等技术。PLC是英语词的缩写，即“Programmable Logic Controller”，常称可编程序控制器。20世纪末期，PLC可编程控制器的发展，已适应于现代工业的需要，发展了大型机和超小型机、诞生了各种各样的特殊功能单元、生产了各种人机界面单元、通信单元，使应用可编程控制器的工业控制设备的配套更加容易。是当前普遍为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC已经广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通、物流、环保及文化娱乐等各个行业，它具有高可靠性、抗干扰能力强、功能强大、灵活，易学易用、体积小，重量轻，价格便宜的特点。

DCS也是英语词的缩写，即Distributed Control System，常称分散控制系统，随着现代大型工业生产自动化的不断兴起和过程控制要求的日益复杂应运而生的综合控制系统，它是计算机技术、系统控制技术、网络通讯技术和多媒体技术相结合的产物，可提供窗口友好的人机界面和强大的通讯功能。是完成过程控制、过程管理的现代化设备。针对不同行业、不同项目，在充分调查了计算机技术、网络技术、应用软件技术、信号处理技术的基础上，使用各种分散控制系统，高质量、高标准的完成工程设计、组态、成套供货、现场启动调试、性能测试及考核验收，推出切实可行的技术方案。

PLC或DCS控制系统，都需要配备各类其他电缆，如控制电缆、信号电缆、仪表电缆、数据电缆和有关电线。不久的将来，会采用更先进的光纤或光-电综合缆等技术。
