家庭电路的组成

家庭电路用来给各种家用电器供电．家庭电路有进户线、电能表、电闸、保险装置等构成．
家庭电路中的各种用电器的通断，都不能影响其他用电器．所以家用电器是并联接入电路的．

一、进户线

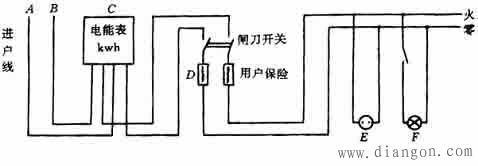

进户线有两根线，其中一根是火线，一根是零线，如图所示B和A．
家庭电路中的零线一般是接地的，零线与大地之间不存在电压；但火线与零线之间存在220V电压．家庭电路使用的是交流电．
二、电能表
电能表示用来测量用户在一定时间内消耗多少电能的装置．要装在家庭电路的干路上．

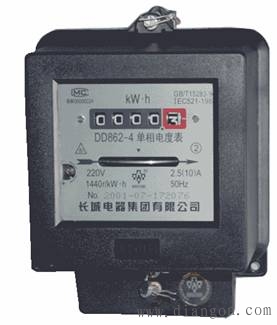

电能表的铭牌
电能表上标有“220V，10A”字样是什么意思？电能表上的“1500r／kWh”字样表示什么意思？
电能表上标有“220V，10A”的字样表示：额定电压是220V，额定电流是10A，可以用在最大功率为220V×10A＝2 200W的家庭电路中．
电能表上的“1500r／kWh”字样表示消耗每千瓦时的电功，电能表转动1500转．
三、保险丝
保险丝是怎样保护电路的？
电路中的电线有规定的最大电流，只能允许这个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾．在火线和零线上分别串入两根保险丝，就可以在电流超过进户线的允许值时，保险丝自动熔断，切断干路电流，使所有电器停止工作，避免发生火灾．
保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的．当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作．

管式保险丝
四、插座 接地
各个用电器都是并联在火线与零线之间，我们就是靠插座将电器并联上去．
常见的有两孔插座、三孔插座、插线板等

有安培表的插线板

两相插头和三相插头
冰箱接地防止触电：点击观看视频“冰箱三线的连线示意”
五、测电笔
测电笔的作用：用来区分火线、零线．
测电笔的构造：

由金属笔尖、大电阻、氖管和笔尾金属体依次相连而成．

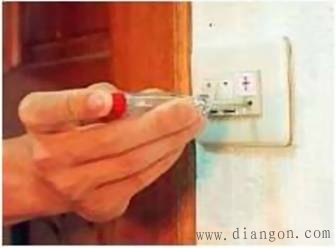

测电笔的使用：用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光 ．若笔尖接触的是零线，氖管就不会发光．

用测电笔会触电吗？
测电笔的原理：
火线与人所站的大地之间存在电压，而大电阻和氖管的电阻比人体电阻大很多，所以大部分电压加在了大电阻和氖管上，使氖管发光．
