1、规范化
现场的过程信号（如本案例中的液位信号）是具有物理单位的工程量值，模/数转化后输入通道得到的是-27648～＋27648的数字量，该数字量不具有工程量值的单位，在程序处理时带来不方便。因此，工程中经常希望将数字量-27648～＋27648直接转化为实际工程量值，这一个过程称为“模拟量的规范化”。
本案例中，当液位为0米时，传感器输出信号为4mA，对应的模拟量输入通道转换值为0；液位为0.5米(具体参考传感器具体规格，这里只是举例)时，传感器输出信号为20mA，对应的模拟量输入通道转换值为27648。假如程序中读取到的数值为10000时，那么实际液位到底是多少米呢？为了解决这个问题，在这里引入了FC105功能。
调用FC105的具体路径如图1所示。
图1 FC105调用路径
2、FC105功能的输入输出定义
图2所示为FC105（即SCALE功能）的LAD调用框图，它接受一个整型值(IN)，并将其转换为以工程单位表示的介于下限和上限(LO_LIM和HI_LIM)之间的实型值，并将结果写入OUT。
图2 FC105调用框图
SCALE功能的输入输出参数如表1所示。

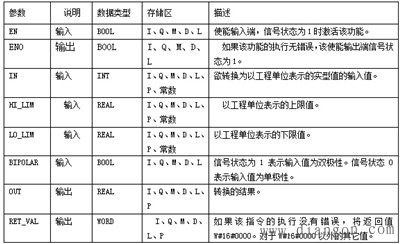

表1 FC105的输入输出含义
3、调用FC105实例
在一般情况下，调用FC105功能可以在OB35等周期性中断中进行编程，这样就能确保模拟量输入信号被定时转换。 以液位传感器为例，如果输入20mA信号表示500mm液位，4mA信号表示0mm液位，则执行SCALE功能后的程序如图3所示。如果FC105功能的执行没有错误，ENO的信号状态将设置为1，RET_VAL等于W#16#0000，OUT输出为实际液位值，这也能回答了“假如程序中读取到的数值为10000时，那么实际液位到底是多少米呢？”的问题，即180.845mm液位。

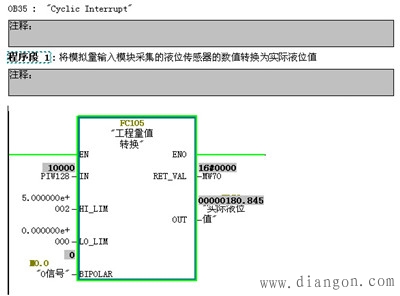

图3 FC105调用实例
当M0.0信号=0时，按照图4进行变换；当M0.0信号=1时，按照图5进行变换。

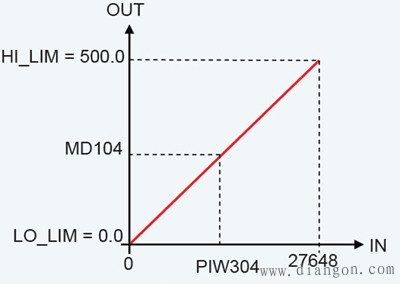

图4 M0.0信号=0时的变换

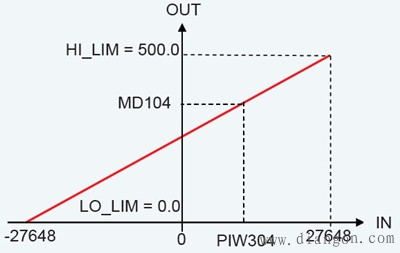

图5 M0.0信号=1时的变换
|
