1、STEP 7安装概要
STEP 7安装程序可自动完成安装。通过菜单可控制整个安装过程。可通过标准Windows 2000/XP/Server 2003软件安装程序执行安装(如图1所示)。

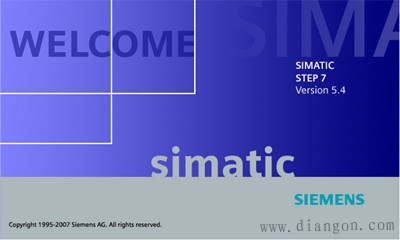

图1 STEP 7 V5.4界面
STEP 7安装的主要步骤为：（1）将数据复制到编程设备中；（2）组态EPROM和通讯驱动程序；（3）安装许可证密钥(如果需要)。
2、设置PG/PC接口
安装STEP 7期间，将显示一个对话框，可以将参数分配给PG/PC接口，也可以在STEP 7程序组中调用"设置PG/PC接口"，在安装后打开该对话框。这样可以在安装以后修改接口参数，而与安装无关。
如果使用带MPI卡或通讯处理器(CP) 的PC，那么应该在Windows的"控制面板"中检查中断和地址分配，确保没有发生中断冲突，也没有地址区重叠现象。为简化将参数分配给编程设备/PC接口，对话框将显示默认的基本参数设置(接口组态)选择列表。
如图2所示，在Windows"控制面板"中双击"设置PG/PC接口"，将"应用访问点"设置为"S7ONLINE"。

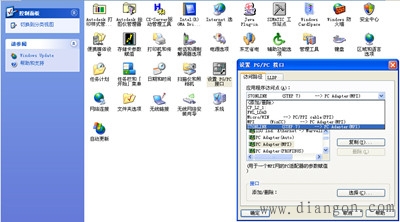

图2 控制面板设置
在"为使用的接口分配参数"列表中，选择所要求的接口参数设置。如果没有显示所要求的接口参数设置，那么必须首先通过"选择"按钮安装一个模块或协议。然后自动产生接口参数设置。在即插即用系统中，不能手动安装即插即用CP (CP 5611和CP 5511)。在PG/PC中安装硬件后，它们自动集成在"设置PG/PC接口"中。
具体的设置步骤和属性如图3～图5所示。

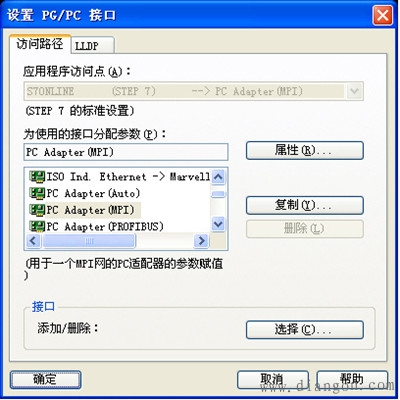

图3 设置PG/PC接口

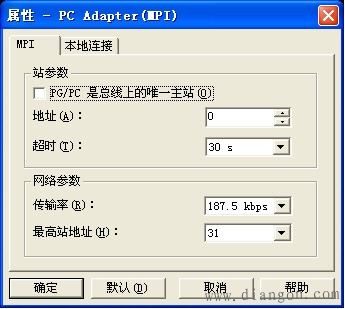

图4 设置MPI属性

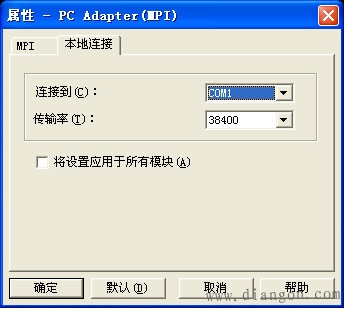

图5 设置本地连接属性
如果选择具有自动识别总线参数功能的接口(例如CP 5611 (自动))，那么可以将编程设备或PC连接到MPI或PROFIBUS，而无需设置总线参数。如果传输率< 187.5 Kbps，那么读取总线参数时，可能产生高达1分钟的延迟。
对于PG/PC接口如果发生变更时，可以进行“安装/删除接口”操作。
3、软件安装过程
在安装STEP 7后，西门子公司所有的软件（包括S7-200和S7-300/400）自动都会归为同一个任务栏。由于STEP 7安装后为英语菜单，为了使用上的方便需要改成中文，选择SIMATIC管理器中的菜单“Options”|“Customize…”；然后在Customize窗口中选择Language为“中文（简体）”；然后退出STEP 7软件，重新启动后就会看到中文界面。
|
