西门子S7-300PLC模拟量输入输出
时间：2023-03-13作者：佚名
|

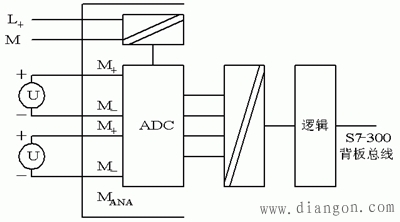

1、基本概况 S7-300的CPU用16位的二进制补码表示模拟量值。其中最高位为符号位S，“0”表示正值，“1”表示负值，被测值的精度可以调整，取决于模拟量模块的性能和它的设定参数，对于精度小于15位的模拟量值，低字节中幂项低的位不用。 S7-300模拟量输入模块可以直接输入电压、电流、电阻、热电偶等信号，而模拟量输出模块可以输出0～10 V、1～5 V、－10 V～10 V、0～20 mA、4～20 mA等模拟信号。 2、模拟量输入模块SM331 模拟量输入(简称模入(AI))模块SM331目前有三种规格型号，即8AI×l2位模块、2AI×l2位模块和8AI×l6位模块。 SM331主要由A/D转换部件、模拟切换开关、补偿电路、恒流源、光电隔离部件、逻辑电路等组成。A/D转换部件是模块的核心，其转换原理采用积分方法，被测模拟量的精度是所设定的积分时间的正函数，也即积分时间越长，被测值的精度越高。SM331可选四档积分时间：2.5 ms、16.7 ms、20 ms和l00 ms，相对应的以位表示的精度为8、12、12和14。 SM331与电压型传感器的连接，如图1所示。

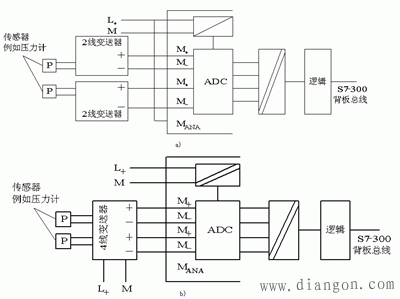

SM331与2线电流变送器的连接如图2a)所示，与4线电流变送器的连接如图2b)所示。4线电流变送器应有单独的电源。
3、模拟量输出模块SM332 |
