在电子制作中，常常用万用表测量电路中的电压和电流。

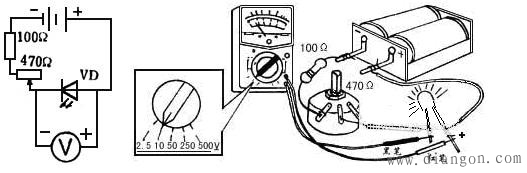

将发光二极管和电阻、电位器接成图3-4的电路，旋转电位器使发光二极管正常发光。发光二极管是一种特殊的二极管，通人一定电流时，它的透明管壳就会发光。发光二极管有多种颜色，常在电路中做指示灯。我们将利用这个电路练习用万用表测量电压和电流。
一、测量直流电压
以Jo411型万用表为例。测量步骤是：
1．选择量程。万用表直流电压档标有“V”，有2.5伏、10伏、50伏、250伏和500伏五个量程。根据电路中电源电压大小选择量程。由于电路中电源电压只有3伏，所以选用10伏档。若不清楚电压大小，应先用最高电压档测量，逐渐换用低电压档。
2．测量方法。万用表应与被测电路并联。红笔应接被测电路和电源正极相接处，黑笔应接被测电路和电源负极相接处（如图1）。
（一）表头
万用表的表头是灵敏电流计。表头上的表盘印有多种符号，刻度线和数值（如图1（B））。符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
（二）选择开关
万用表的选择开关是一个多档位的旋转开关。用来选择测量项目和量程。（如图1（B））。一般的万用表测量项目包括：“mA”；直流电流、“V”：直流电压、“V”：交流电压、“Ω”：电阻。每个测量项目又划分为几个不同的量程以供选择。
（三）表笔和表笔插孔
表笔分为红、黑二只。使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。
二、万用表的使用方法
（一）万用表使用前，应做到：
1．万用表水平放置。
2．应检查表针是否停在表盘左端的零位。如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零。
3．将表笔按上面要求插入表笔插孔。
4．将选择开关旋到相应的项目和量程上。就可以使用了。
（二）万用表使用后，应做到：
1．拔出表笔。
2．将选择开关旋至“OFF”档，若无此档，应旋至交流电压最大量程档，如“又1000V”档。
3．若长期不用，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。
