共漏极放大电路的组成

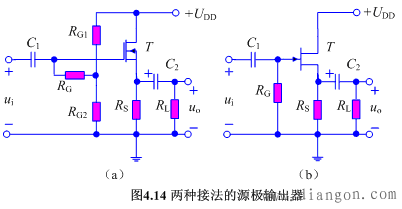

共漏极放大电路又称为源极输出器或源极跟随器，它和三极管组成的共集电极放大电路具有类似的特点，如输入电阻高，输出电阻小，电压放大倍数略小于1，一般用于多级放大电路的输入级或输出级。图4.14为分压式和自给偏压式两种接法的源极输出器电路。

由图4.14可知，源极输出器的直流静态工作点的确定和共源极电路相同，故静态分析略。

根据场效应管的小信号简化模型可画出图4.14（a）的交流通路，如图4.15所示，特别强调的是要注意与图4.11的区别，包括场效应管三个极和受控电流源的方向。

由图可知 U o = g m U GS × R L ' （其中 R L ' = R D R L R D R L ）

而 U i = U GS U o = U GS ( 1 g m R L ' )

则放大倍数 A u = U o U i = g m R L ' 1 g m R L '

当 g m R ′ L >>1时，约等于1，可见源极输出器同三极管共集电极放大电路的特性一样，输出电压与输入电压同相且具有电压跟随的特性。

输入电阻 R i = R G R G1 // R G2

在计算输出电阻时，首先将负载断开，令 u i ＝0，在输出端加一测试电压 U T ，在输出端口处产生电流 I T ，如图4.16所示。由图可知

I T = U T R D − g m U GS且U GS＝－ U T

因此 I T = U T ( 1 R D g m )

故 R o = U T I T = 1 R D g m

可见源极输出器的输出电阻较小，这与三极管共集电极放大电路的特点相似。
