光电开关的安装与测试

图1 观点开关选型
B、按照光电开关说明书进行安装（图2）；

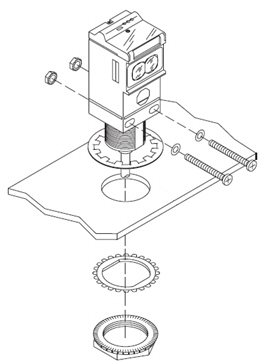

图2 光电开关安装
C、将光电开关与plc的输入端进行相连
如图3所示为NPN光电开关与西门子plc的接线示意，该接线方式采用PLC内置的24VDC电源。

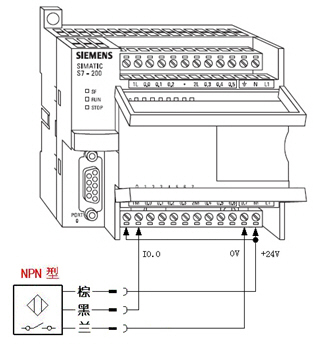

图3 NPN光电开关与西门子PLC的接线示意
D、光电开关与物料的信号测试
上电正常后，用物料进行测试。测试内容包括：感应距离，响应时间，输出信号，指示灯显示等。如果工艺要求有延时接通或延时断开或延时ON/OFF的，可以参考所接光电开关的说明，进行相应调整。如图4所示为常见的几种光电开关与物料之间的信号关系。

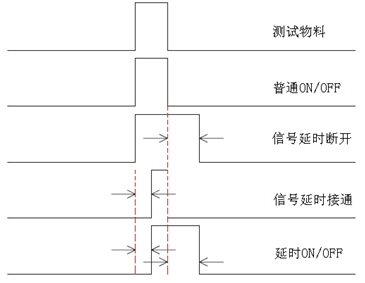

图4 光电开关与物料之间的信号关系
为了确保物料检测的正确无误，需要进行光电开关的必要调整，图5所示为常见的光电开关调整模式。

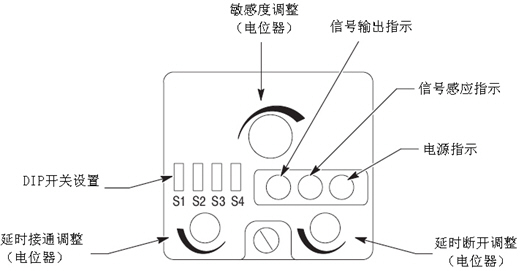

图5 常见的光电开关调整模式
