空心变压器的副边等效电路

解上述方程组可得：

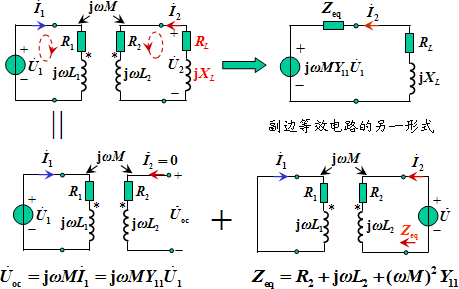

根据上式可得空心变压器的副边等效电路如右上图。

空心变压器副边的等效电路还可以利用戴维宁定理求得。

例4. 已知US = 20V，原边等效电路的引入阻抗为(10-j10)Ω。求Z_L 并求负载获得的有功功率。

解：依题意，有：

此时负载获得的功率：

实际上是最佳匹配：

例5. 已知L₁ = 3.6H，L₂ = 0.06H，M = 0.465H，R₁ = 20W，R₂ = 0.08W，R_L = 42W，w = 314rad/s，， 求 。

解：方法1：回路法（自行写出）。

方法2：利用空心变压器的等效电路。

空心变压器的去耦等效电路
