互感电路的计算实例

例1. 已知如图，求入端阻抗 Z_eq=?

解：方法1：端口加压求流。

方法2：去耦等效。

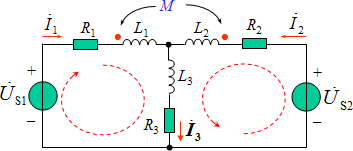

例2. 列写下图电路的方程。

分析：

支路法、回路法：方程较易列写，因为互感电压可以直接计入KVL方程中。

节点法：方程列写较繁，因为与有互感支路所连接的节点电压可能是几个支路电流的多元函数，不能以节点电压简单地写出有互感的支路电流的表达式。

关键：正确考虑互感电压的作用，要注意表达式中的正负号，不要漏项。

解：

方法1：支路电流法。

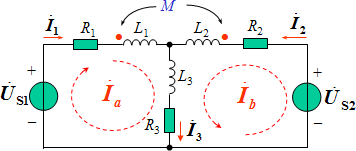

方法2：回路电流法。

注意: 互感线圈的互感电压的表示式及正负号。

含互感的电路，直接用节点法列写方程不方便。

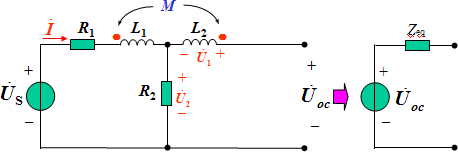

例3. 已知:求其戴维宁等效电路。

求等效阻抗：Z_eq。

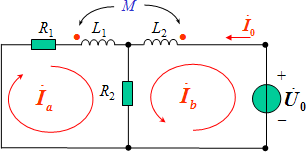

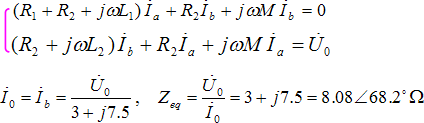

（1）加压求流：列回路电流方程。

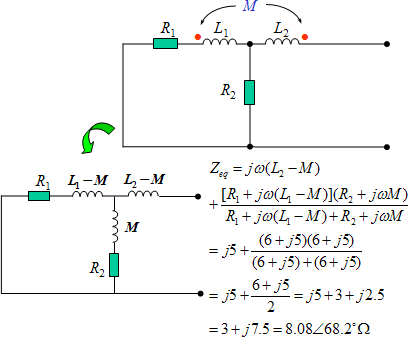

（2）去耦等效。

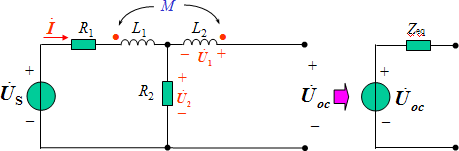

其戴维宁等效电路如右图，其中：
