频率响应的表示方法→给出共射电路频率特性→定性分析其特点及形成原因，同时介绍几个概念（ f L 、 f H 、 BW ）→频率失真。
1、频率响应的表示方法
A ˙ u (f)= A u (f)∠ϕ(f)
A u (f) —幅频特性
ϕ(f) —相频特性
典型的单管共射放大电路的幅频特性和相频特性如图3.1所示。
由幅频特性可知：低频段，随着频率 f 的下降，放大倍数下降；高频段，随着频率 f 的增大，放大倍数下降。
产生的原因：
低频段，随着频率 f 的下降→耦合电容的容抗增大→其分压作用增强→实际加到放大电路输入端的电压减小→输出电压下降→放大倍数下降。
高频段，随着频率 f 的增大→三极管极间电容的容抗减小→其分流作用增强→实际被放大的电流减小→放大倍数下降。
由相频特性可知：低频段与中频段相比，会产生0°～90°超前附加相移 Δϕ ；高频段与中频段相比，会产生0°～－90°滞后附加相移 Δϕ 。
2、下限频率、上限频率和通频带
f L —下限频率
f H —上限频率
BW —通频带，其中BW＝ f H － f L
通频带表征了放大电路对不同频率输入信号的响应能力，其值越大，对不同频率输入信号的响应能力越强。它是放大电路重要技术指标之一。
3、频率失真
由于受通频带BW的限制，放大电路对不同频率的放大倍数和相移不同，因此，当输入信号包含多次谐波时，输出波形会产生失真，称为频率失真。频率失真包含幅频失真、相频失真。
幅频失真：放大电路对不同频率的输入信号的放大倍数不同所引起的失真。
相频失真：放大电路对不同频率的输入信号的相移不同所引起的失真。

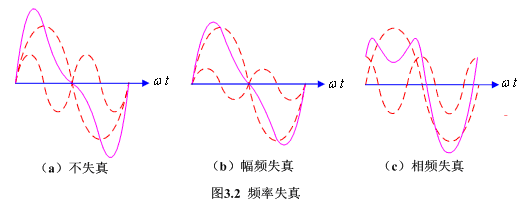

例如，假设输入信号中含有频率为 f 1 及 f 2 两个正弦量，如图3.2（a）所示，若放大电路对这两个频率的信号同等地放大，且产生的相移也相同，则得到图3.2（a）所示不失真输出波形；若放大电路对频率为 f 2 的信号放大倍数降低，如图3.2（b）所示，则得到图3.2（b）所示的失真波形，这种失真为幅频失真；若放大电路对频率为 f 1 及 f 2 的信号产生不同的附加相移，如图3.2（c）所示，则得到图3.2（c）所示的失真波形，这种失真为相频失真。
