双向晶闸管检测方法

常见的双向晶闸管引脚排列如图所示。

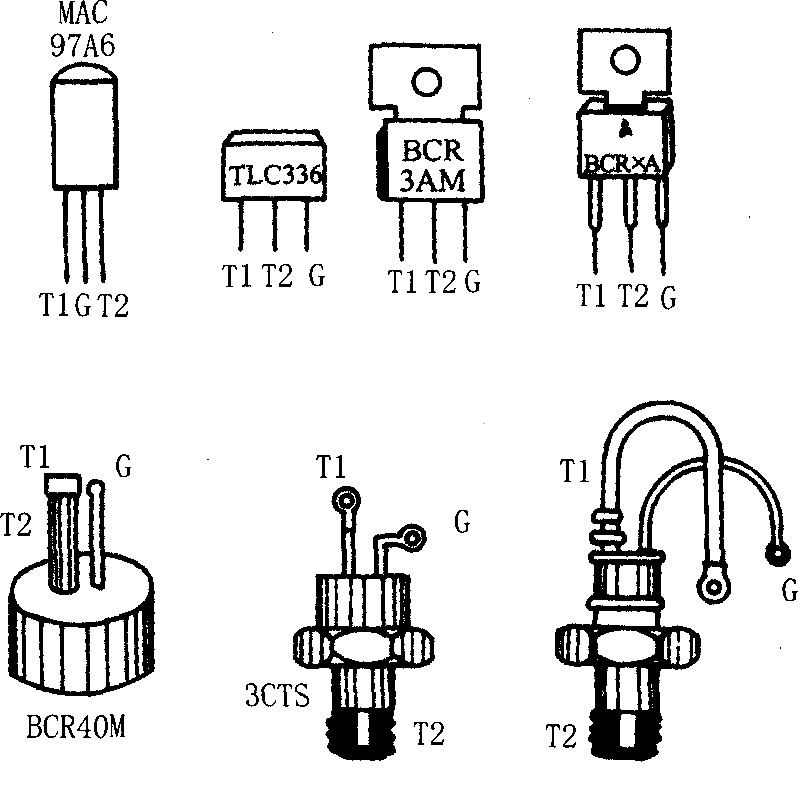

图1 常见双向晶闸管引脚排列

检测方法

1、判定T1极

由图可见，G极与T2极靠近，距T1极较远。因此，G—T2之间的正、反向电阻都很小。在用 RXl档测任意两脚之间的电阻时，只有在G-T2之间呈现低阻，正、反向电阻仅几十欧，而T1-G、T2-T1之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都不通，就肯定是T1极。另外，采用TO—220封装的双向晶闸管，T1极通常与小散热板连通，据此亦可确定T1极。

2、区分G极和T2极

(1) 找出T1极之后，首先假定剩下两脚中某一脚为T2极，另一脚为G极。

(2) 把黑表笔接T2极，红表笔接T1极，电阻为无穷大。接着用红表笔尖把T1与G短路，给 G极加上负触发信号，电阻值应为十欧左右，证明管子已经导通，导通方向为T2一T1。再将红表笔尖与G极脱开(但仍接T1)，若电阻值 保持不变，证明管子在触发之后能维持导通状态。

(3) 把红表笔接T2极，黑表笔接T1极，然后使T1与G短路，给G极加上正触发信号，电阻值仍为十欧左右，与G极脱开后若阻值不变，则说明管子经 触发后，在T1一T2方向上也能维持导通状态，因此具有双向触发性质。由此证明上述假定正确。否则是假定与实际不符，需再作出假定，重复以上测量。（http://www.gdzrlj.com/版权所有）显见，在识别G、T2，的过程中，也就检查了双向晶闸管的触发能力。如果按哪种假定去测量，都不能使双向晶闸管触发导通，证明管于巳损坏。对于lA的管子，亦可用RXl0档检测，对于3A及3A以上的管子，应选RXl档，否则难以维持导通状态。
