电感、电容电压的频率特性

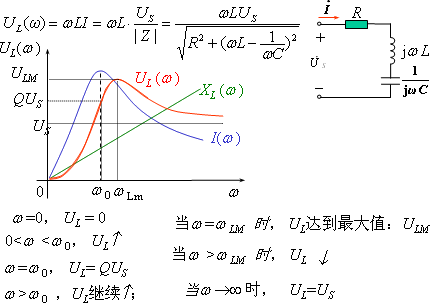

1.U_L(w ) 的频率特性
　　

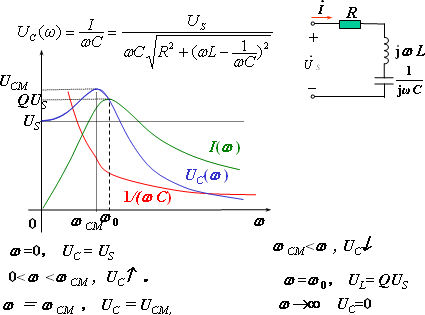

　　2.U_C(ω)的频率特性
　　
　　
　　当η=0时，电感相当于短路，电压全部加在电容上，U_L= 0， U_C= U_S ；当η=1时，即谐振，U_L =U_C = QU_S ；当η→∞时，电容相当于短路，电压全部加在电感上U_L=U_S，U_C=0。
　　根据数学分析，当 才会出现U_C(ω) ，U_L(ω) 最大值。且U_C(ω_CM)=U_L(ω_LM)。
　　
　　Q越高，ω_LM和ω_CM 越靠近ω₀
　　由于电感、电容电压最大值出现在谐振频率附近很小的范围内，因此同样可以用串联谐振电路来选择谐振频率及其附近的电压，即对电压也具有选择性。
　　上面得到的都是由改变频率而获得的，如改变电路参数，则变化规律就不完全与上相似。
　　上述分析原则一般来讲可以推广到其它形式的谐振电路中去，但不同形式的谐振电路有其不同的特征，要进行具体分析，不能简单搬用。
