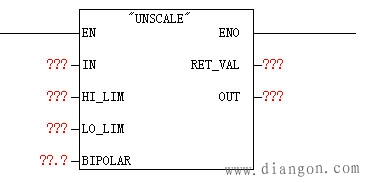

FC106程序块功能

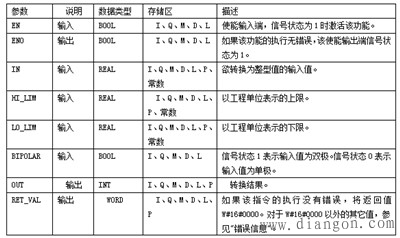

表2 FC106参数

UNSCALE功能接收一个以工程单位表示、且标定于下限和上限(LO_LIM和HI_LIM)之间的实型输入值(IN)，并将其转换为一个整型值。将结果写入OUT。
UNSCALE功能使用以下等式：
OUT = [ ((IN-O_LIM)/(HI_LIM-O_LIM)) * (K2-1) ] K1
该公式根据输入值是BIPOLAR还是UNIPOLAR设置常数K1和K2。
BIPOLAR：假定输出整型值介于 -7648和27648之间，因此，K1 = -7648.0，K2 = 27648.0
UNIPOLAR：假定输出整型值介于0和27648之间，因此，K1 = 0.0，K2 = 27648.0
如果输入值超出LO_LIM和HI_LIM范围，输出(OUT)将钳位于距其类型(BIPOLAR或UNIPOLAR)的指定范围的下限或上限较近的一方，并返回一个错误。
2、FC106的使用案例
这里以调节阀的输出为例进行说明，其程序如图2所示。

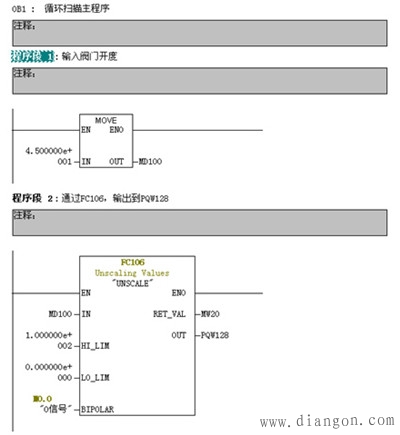

图2 阀门开度转化为直接输出的程序

根据M0.0的变化可以观察到两条不同的转换曲线，具体如图3和图4所示。

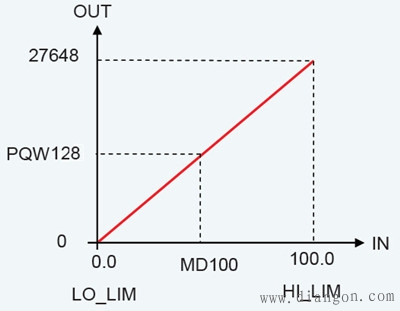

图3 单极性转换曲线

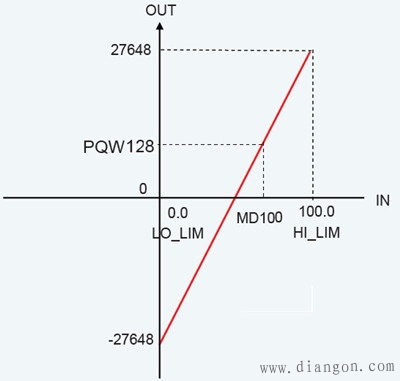

图4 双极性转换曲线
