RLC串联谐振电路的频率响应

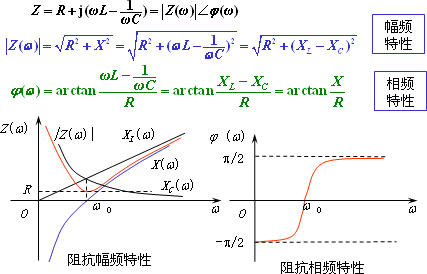

1.阻抗及阻抗角的频率特性

　　
　　2.电流的频率特性
　　谐振曲线：表明电压、电流的有效值随频率变化的曲线。

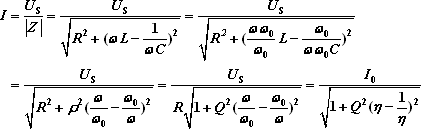

　　幅值关系：
　　
　　
　　3.相对频率特性
　　为比较不同的RLC串联电路的频率响应在性能上的差异，纵、横坐标采用相对于谐振点的比值(倍率)为绘制频率特性的坐标系。
　　
　　为外加激励电压频率与谐振频率的比值。
　　
　　该式描述了相对电流值 与 的函数关系，就是电路的相对电流频率特性。
