诱导式空调系统

半集中式空调系统在送风支管末端装有诱导器的空调系统，统称为诱导式空调系统。
1、诱导器和诱导式空调系统的工作过程
1、诱导器
诱导器的结构原理如图1所示。它由外壳、热交换器（盘管）、喷嘴、静压箱和与一次风联结用的风管等部件组成。

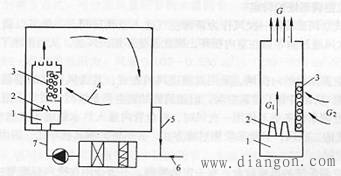

图1 诱导器系统原理图与构造图

1. 静压箱；2-喷嘴；3-热交换器；4-二次风；5-回风管；6-新风管；7-一次风。

诱导器的工作原理是：经过集中处理的一次风首先进入诱导器的静压箱，然后通过静压箱上的喷嘴以很高的速度（20~30m/s）喷出。由于喷出气流的引射作用，在诱导器内部造成负压区，室内空气（又称二次风）被吸入诱导器内部，与一次风混合成诱导器的送风，被送入空调房间内。诱导器内部的盘管可用来通入冷、热水、用以冷却或加热二次风，空调房间的负荷由空气和水共同承担。
2、诱导式空调系统的特点
1、将诱导式空调系统的一次风作为新鲜空气送入空调房间，一般可以满足对空
气的卫生要求；其二次风通过诱导器在室内循环，因此系统不用回风道，从而消除了各空调房间的相互干扰。
2、诱导式空调系统的一次风，采用高速送风的方式，其送风风道的横截面积为普通全空气系统的1/3，从而节省了建筑空间，旧建筑物加装空调系统时很适宜采用。
3、诱导式空调系统冬季不使用一次风时，将盘管内通入热水就成了自然对流的散热器。诱导式空调系统的二次风，只能采取粗过滤方式，否则将影响其诱导比，因而不适于用在净化要求高的房间。
