西门子PLC标准触点的位逻辑指令

标准触点：

图1 标准触点

当常开（NO）触点对应的存储器址位（bit）为1时，表示该触点闭合，常闭（NC）触点对应的存储器址位（bit）为0时，表示该触点闭合。
◆ LD：装入常开触点（LoaD）
◆ LDN：装入常闭触点（LoaD Not）
◆ A：与常开触点（And）
◆ AN：与常闭触点（And Not）
◆ O：或常开触点（Or）
◆ ON：或常闭触点（Or Not）
◆ NOT：触点取非（输出反相）
◆ = ：输出指令）

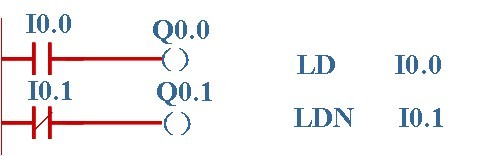

1、装载与非装载指令——LD、LDN
当常开触点或常闭触点起于左母线时，分别使用以上命令。

例：

图2 例

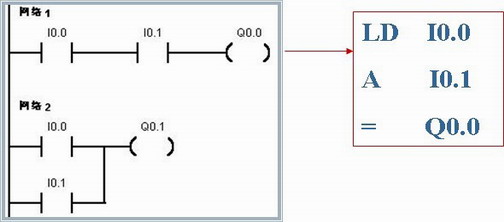

2、与、或及输出指令

（1）常开触点的与、或——A、O

例：

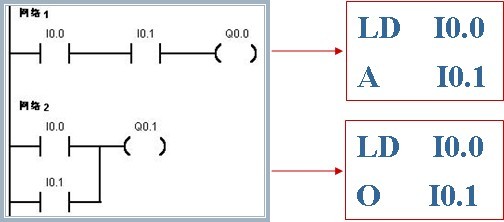

图3 例

（2）常闭触点的与、或——AN、ON

例：

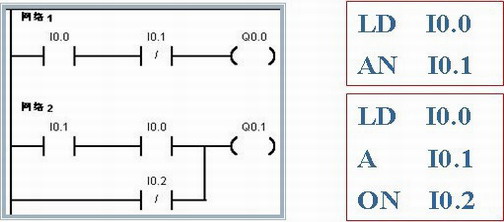

图4 例

以上指令的操作对象：I、Q、M、SM、T、C、V、S、L

（3）输出指令—— =

例：

图5 例

3、取非指令—— NOT

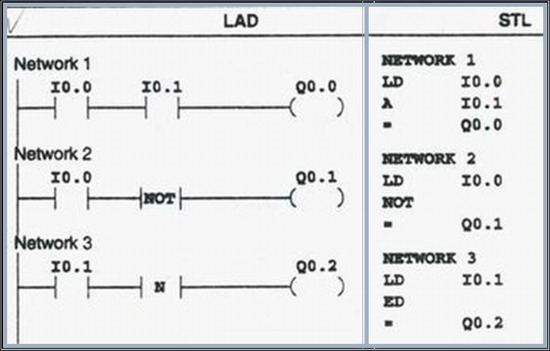

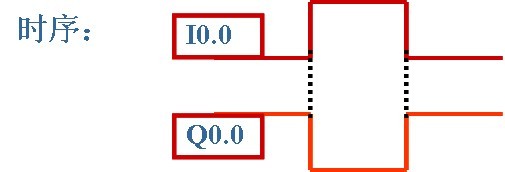

图6 取非指令和时序

4、正、负跳变指令—— EU、ED

正跳变触点：在检测到每一次正跳变（从OFF到ON）之后，让能流接通一个扫描周期。

负跳变触点：在检测到每一次负跳变（从ON到OFF）之后，让能流接通一个扫描周期。

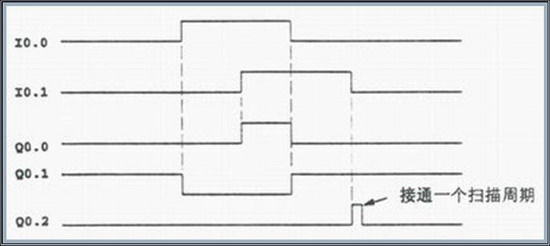

图7 跳变指令及时序

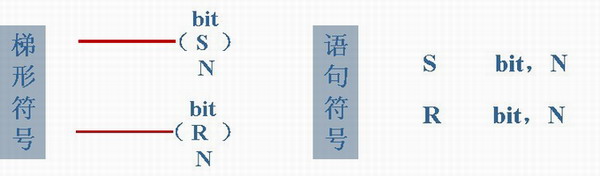

5、置位和复位（N位）指令—— S、R

执行置位（置1）和复位（置0）指令时，从bit或out指令的地址参数开始的N个点都被置位或复位。
置位、复位的点数N可以是1—255。当用复位指令时，如果bit或OUT指令的是T或C位，那么定时器或计数器被复位，同时计数器或定时器当前值被清零。

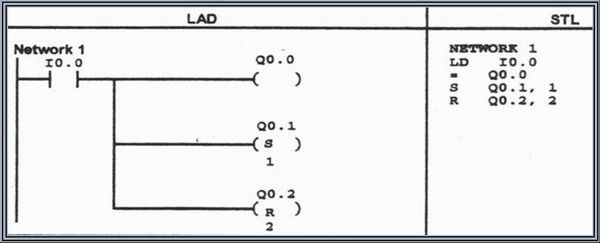

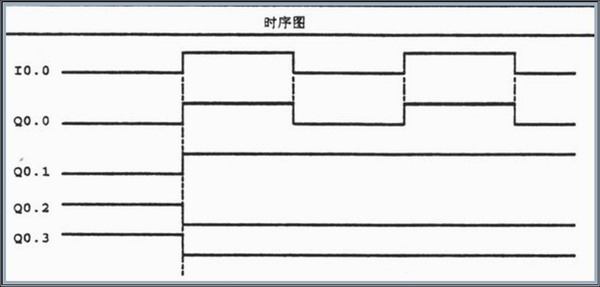

图8 置位和复位指令及时序

6、空操作指令—— NOP

空操作指令不影响程序的执行，操作数N是一个0—255之间的数。

图9 空操作指令

7、块操作指令—— ALD、OLD

ALD — 块串联，OLD — 块并联
