热电偶硬件接线及测试

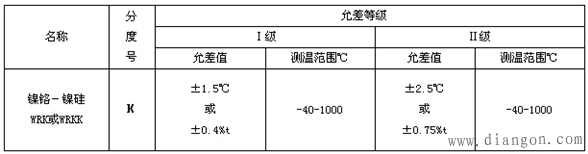

表1 K型热点偶的温度测量范围和允许误差
B、按照图1进行接线（注意：热电偶电线的方向不能接反）；
由于本课题需要采用晶体管输出的plc（固态继电器输出），因此选择PLC为CPU224 DC/DC/DC，工作电源为24VDC，扩展模块EM231 4TC的电源也为24VDC。

图1 K型热电偶与PLC连接示意
接线完成后，设置EM231 4TC的DIP设置：SW3为1，SW1/2/5/6/7/8为0。
C、上电进行温度测试。
编程采用MOV_W语句进行测试。
在测试中，可以用热水和冷水进行测试，并与温度计进行比较。
D、对于不同类型的热电偶与PLC的内部值对应关系请查询相关手册。
