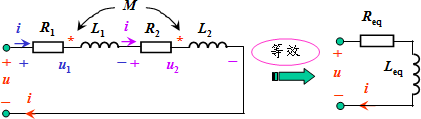

耦合互感的串联电路

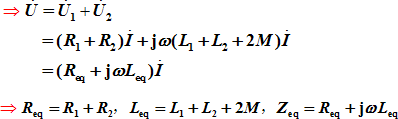

也可通过其相量形式的电路方程来分析。

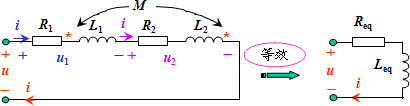

2.反向串联

互感不大于两个自感的算术平均值。

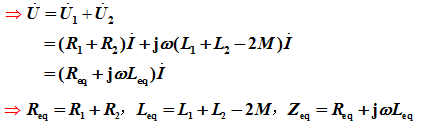

也可通过其相量形式的电路方程来分析。

3.顺（反）向串联的另一种等效电路

顺(反)向串联时，每一条耦合电感支路阻抗和输入阻抗都比无互感时的阻抗大(小)[电抗变大(小)]，此时互感起加强(削弱)作用。

4.互感的测量方法

顺接一次，反接一次，就可以测出互感：

全耦合：

当 L₁=L₂时， M=L

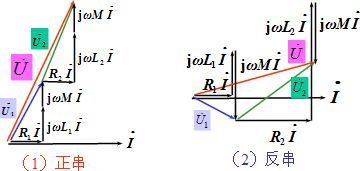

5.相量图

在正弦激励下：

（1）正串　

（2）反串　

相量图：
