同步时序电路的分析方法

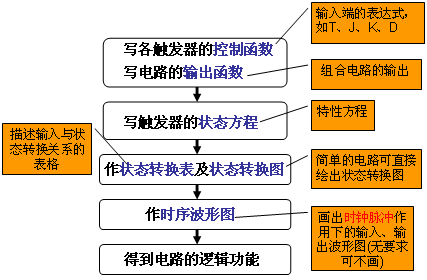

同步时序电路的分析方法:

由状态表绘出状态图:

由状态图得电路的逻辑功能：

电路是一个可控模4计数器

X端是控制端，时钟脉冲作为计数脉冲输入。

X=1 初态为00时，实现模4加计数

X=0时保持原态

输出不仅取决于电路本身的状态，而且也与输入变量X有关

∴ 电路属于米莱型、可控模4计数器电路

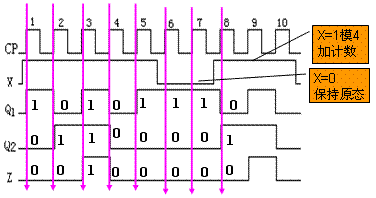

4.作时序波形图

初始状态Q2nQ1n为00，输入X 的序列为1111100111
