真空断路器的功能模块划分和故障诊断方法

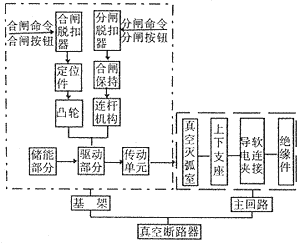

图1　真空断路器结构原理示意图
　　在对一个真空断路器进行结构分析时，基架框内按功能结构模块可划分为以下几个单元：
　　(1) 储能机构单元
　　该单元完成储能→合闸准备。
　　真空断路器合闸动力不外乎两方面：储能弹簧或直流电磁机构。由于弹簧操作机构可使能量传递获得最佳匹配，并使各种开断电流规格的断路器通用同一种操作机构(仅仅是选用不同的储能弹簧)，性能价格比最优。因此，国外较先进的断路器几乎全为弹簧操作机构。
　　(2) 驱动机构单元
　　本单元的功能是合闸→合闸保持(锁扣)→完成合闸动作；分闸→(脱扣)→完成分闸动作。
　　驱动机构单元主要由四连杆机构或五连杆机构组成。
　　(3) 主传动单元
　　主传动单元主要包括断路器主传动轴、绝缘推杆、调节头、连板等。它是操作机构与真空灭弧室动导电杆之间动力传输的桥梁。
　　(4) 辅助单元
　　诸如分、合闸按钮，分、合状态指示，辅助开关，端子排及断路器必备的连锁装置等。
　　需要说明的是上述各功能单元并非截然分开，而是相对独立，如连锁装置等。

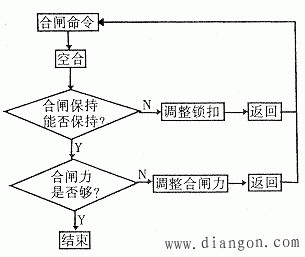

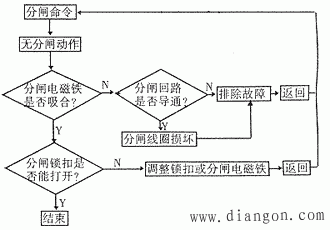

2、断路器故障诊断的方法
　　真空断路器的触头开距小，操作所需能量小，冲击小，机构简单，故其很少发生故障。从故障发生率低和检修情况看，真空断路器是一种理想的断路器。这种断路器的故障发生部位对比见表1。

表1　真空断路器的故障发生部位对比　　%
