组合逻辑设计-设计基本逻辑门

1.设计构思
设计构思：将基本的逻辑门电路（非门、2输入与门、2输入或门、3输入与非门、2输入或非门、2输入异或门）集成在一片PAL器件上，构成组合逻辑电路，以节省空间和成本；
六个单独的逻辑功能，有12个输入端，6个输出端，其基本的逻辑门为图1；
当谈及“高电平有效”或“低电平有效“时，即表明在器件的的输出端是否有一个附加的反向器（非门）。如高电平有效的器件具有 “与-或”结构，而低电平有效的器件具有“与-或-非”结构

“高电平有效”或“低电平有效“器件的结构差异

基本逻辑门管脚定义

2.建立布尔方程
反向器：B = /A (1)
与门： E = C * D (2)
或门： H = F （PAL器件实现的逻辑具有“积之和”，一般每个乘积项放一行）
G (3)
与非门：L = /(I * J * K) = /I /J /K = /I
/J
/K (4)
或非门：O = /(M N) = /M * /N (5)
异或门：R = P : : Q = P * /Q
/P * Q (6)
符号 “ : : ” 表示“异或”操作
12个输入端、6个输出端；10个乘积项

3.器件的选择
理解逻辑图
在PAL器件中，每个输入量都以“原”和“反”两种形式提供；
“乘积项”又叫“与”门。由于“与”门的输入端可能有许多，画起来比较麻烦。因此，“乘积项”常用带有“与”门的水平线表示；
“输入线”在逻辑图中是一些垂直线，它们是由输入量驱动的，直接连至“乘积项”。
PAL器件的选择

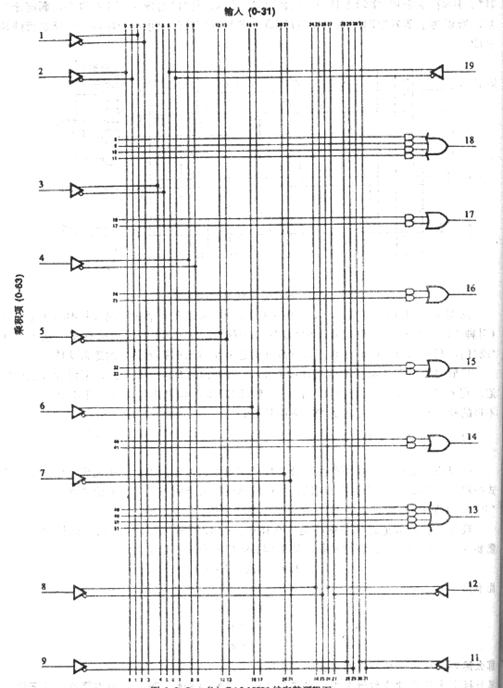

PAL12H6有12个输入端（1-12脚）和6个输出端，其中四个输出端(引脚14-17)有2个“乘积项”连到“或“门，而引脚13和18的输出端有4个“乘积项”连到“或”门，因此引脚13和18可用来实现比其它4个输出引脚更复杂的逻辑功能。

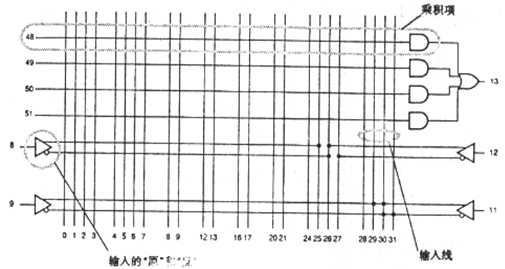

输入的 “原” 和 “反”、“乘积项” 和 “输入线” 的表示

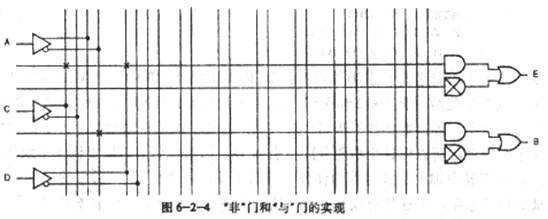

尽管在设计时不必关心这些功能在PAL器件内的具体实现形式，但设计者也许想知道．下图表示了反相器和“与”门在PALl2H6是怎样实现的。符号“X”表示连接．不用的乘积项以小“与”门内的‘X’符号来表示。

建立设计文件
可利用edit 等编辑软件建立扩展名为. Pds的设计文件：

第一步：给出说明文件：六个关键字
TITLE（设计的名称）
ATTEN （模式名或编号）
REVISION（版本号或等级号）
AUTHOR（设计者姓名）
COMPANY（公司名称）

第二步：使用芯片说明
CHIP 任一名字 （器件型号）
引脚列表

第三步：输入布尔方程
以关键字EQUATIONS开头
输入所有的布尔方程，输入顺序可以是任意的，但必须按引脚列表的顺序。
保存文件，推出编辑

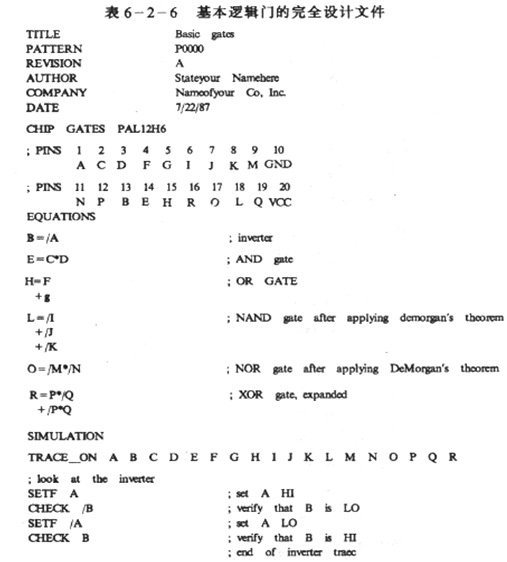

TITLE Basic gates 设计名称
PATTERN P0000 模式名或编号
REVISION Palasm2 版本号号或等级号
AUTHOR Chen 设计者姓名
COMPANY Zhongshan Uni. 设计单位
DATE 10/8/2002 设计日期

CHIP GATE PAL12H6
;PINS 1 2 3 4 5 6 7 8 9 10 管脚号
A C D F G I J K M GND 定义功能
;PINS 11 12 13 14 15 16 17 18 19 20 管脚号
N P B E H R O L Q VCC 定义功能

EQUATIONS 布尔方程
B = /A ; Inverter
E = C * D ; AND gate
H = F ; OR gate
G
L = /I ; NAND gate after applying DeMorgan’s theorem
/J
/K
O = /M * /N ; NOR gate after applying DeMorgan’s theorem
R = P * /Q ; XOR gate expanded

SIMULATION
生成JEDEC文件
一旦设计文件的编辑完成后，便可对其进行汇编，其目的有两个：
确定文件中是否有基本语法，并进行程序简化
语法错误：打字、拼写、缺少说明、表达式残缺不全等
程序简化：用低有效器件去实现高有效的布尔方程、
乘积项太多、用无寄存器器件实现寄存器型的逻辑等
通过EDIT 修改语法和程序简化中出现的问题, 重新运行。
汇编结果
得到一个汇编JEDEC文件，其扩展名为.dec；
同时可得到一个XPLOT，扩展名为.xpt，它将设计实现与所用的PLD器件逻辑图联系起来。

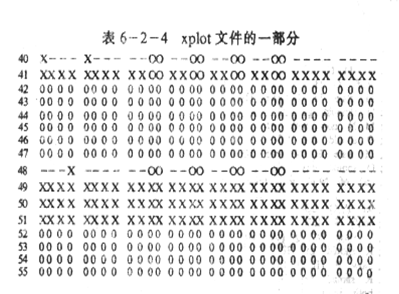

本设计实例中XPLOT文件的一部分，反映出“反相器”和“与”门的实现

仿真基本逻辑门
验证了设计文件的正确性后，还应验证设计本身的正确性，通过仿真设计来完成。通过给出一系列命令和事件，由软件来仿真，仿真结果会告知是否与期望的结果相符，若不符，问题在哪里？
仿真程序是整个设计文件的最后一部分，它不是必要的，但有利于排除设计中的错误和生成最终用于测试的向量序列；
仿真部分有关键字 SIMULATION 引导。欲仿真的事件通过在有关的引脚上加一定的逻辑电平来指定，没有特别指定的引脚将维持其现有的电平；

仿真过程中常用的命令和格式
SIMULATION ；引导
TRACE—ON A B C D ……. 和 TRACE —OFF 语句组
；Look at the inverter (事件名称） ；说明语句
SETF A 设置高电平； SETF /C 设置低电平 ；设置逻辑电平
CHECK /B E…….. ； ；逻辑检查的期望值；
该语句可有可无，若有此句，执行程序时自动检查；若无此句，则须检查仿真结果；
TRACE_OFF 语句组将仿真信号放在一起，生成另一文件，显示所有的命令和事件。

例如：仿真“非”门：
　　　SETF A 　　　　 ；set A HI, “1”
　　　CHECK /B 　　　 ;verify that B is LO, “0”
　　　SETF /A 　　　　; set A LO, “0”
　　　CHECK B 　　　　; verify that B is HI, “1”
　　　　　　　 　　　 ; end of inverter trace
仿真“与”门
　　　SETF /C /D 　　 ; set C, D LO, “0”
　　　CHECK /E 　　　 ; verify E LO,
　　　SETF D 　　　　 ;C stays LO, D goes HI
　　　CHECK /E　　　　;E should stay LO
　　　SETF C /D　　　 ;set C HI, D LO
　　　CHECK /E 　　　 ;E should stay LO
　　　SETF D 　　　　 ;C stays HI, D goes HI
　　　CHECK E 　　　　;E should now be HI
　　　　　　　　　　　;end of AND gate trace
仿真“或”门
　　　SETF /F /G　　　;set F, G LO
　　　CHECK /H 　　　 ;verify H LO
　　　SETF G 　　　　 ;F stays LO, G goes HI
　　　CHECK H 　　　　;H should go HI
　　　SETF F 　　　 　;G stays HI, F goes HI
　　　CHECK H　　　 　;H should stay HI
　　　SETF /G 　　　　;F stays HI, G goes LO
　　　CHECK H　　　　 ;H should stay HI
　　　　　　　　　　　;end of OR gate trace

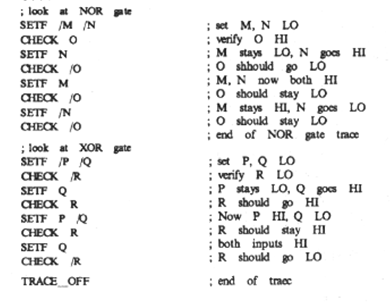

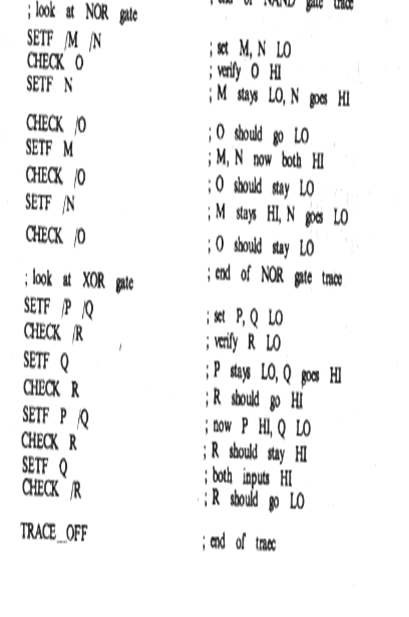

基本逻辑门设计文件的模拟仿真程序

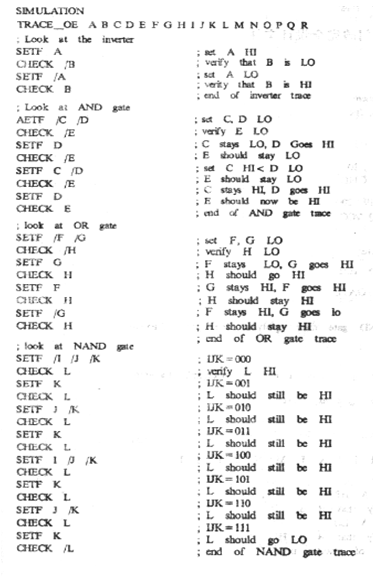

基本逻辑门设计文件的模拟仿真程序
增加了仿真部分后，设计文件必须重新加以处理，打如, 然后选按6，即可实现对设计文件的重新处理和对仿真程序的运行
设计文件中的仿真部分指定的每一事件都被执行，通过计算得到了输出结果。

如果使用了‘CHECK’语句，算得的输出与期望的输出加以比较。倘若两个值不符，则说明或者是期望的值不对，或者是电路本身有问题。在任一种情况下，设计文件都必须加以修正以解决出现的问题，然后设计文件必须重新处理。

仿真程序的主要输出是历史文件。此外，如果使用了‘TRACE—ON?语句，也将产生跟踪文件。这两个文件具有与原设计文件相同的名字，只是历史文件的扩展名为.HST，跟踪文件的扩展名为.TRF。

可以使用编辑程序来查阅历史文件和跟踪文件，或者将这两个文件打印出来仔细分析。应注意的是，历史文件含有按引脚号递增顺序排列的每一信号和每一事件的结果，而跟踪文件包含的信号则是按“TRACE—ON”命令所规定的次序排列的。

观察仿真输出的波形通常比较直瘸观。为了产生波形，打入；若要观察跟踪文件的波形，打入6．当波形出现在屏幕上以后、可以利用箭头键移动它们。竖条光标可用来排列各个事件；在检查了文件以后，打入，从波形产生器退出，然后再打，退出主菜单。

仿真程序还将仿真结果转变成测试向量，并把测试向量附加到JEDEC文件中。于是就存在两个JEDEC文件：一个带有测试向量，另一个则不带(.DEC)。新的JEDEC文件具有和原来的设计相同的文件名，只是扩展名为.JDC，该文件可以用于提供功能测试的编程器．

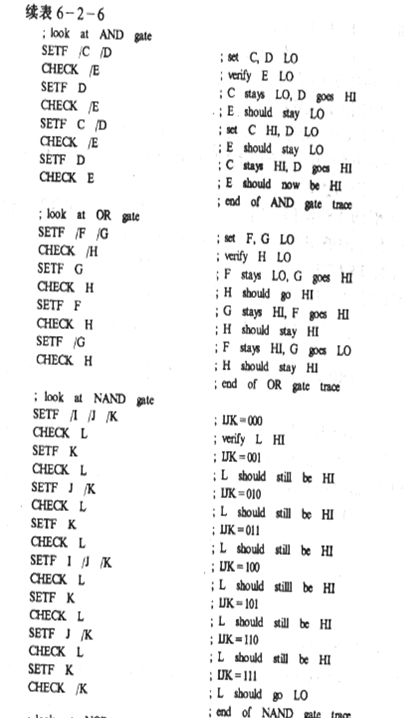

续表 6-2-6

器件的编程
在对设计进行了仿真，并确信设计能正确工作后，就该对器件编程了。编程分为几步，但编程器的具体操作则主要取决于所用编程器的型号。
在接通编程器电源后的

第一步是选择器件的型号，因而也就决定了编程器需要哪些编程数据．器件型号通常从主菜单上选择，或通过输入器件代码来选择。

第二步，必须下载JEDEC文件。因此，通常用RS-232电缆连接编程器的端口和计算机的串行口(COM1)，并验证通讯协议的正确性。然后利用下载软件操作。
如果使用的编程器能执行功能测试，而你又希望进行这些测试，就应下载.jdc文件，否则应下载.jed文件。

第三步，编程器接收好数据后，将器件插入合适的插座中；按编程器的使用功能进行编程，该过程对器件内部的连线进行编程和验证，而且如果使用.jec文件，还将进行功能测试
最后，在编程完成之后，从编程器中取出器件，将器件插入设计系统或试验板上进行验证。
