可编程序控制器的工作过程

当plc处于正常运行时，其工作过程包括“输入采样”、“程序执行”和“输出刷新”三个阶段，如图所示。

(1) 输入采样阶段

PLC在输入采样阶段，首先扫描所有输人端点，并将各输入状态存入相对应的输入映像寄存器中。此时，输入映像寄存器被刷新。接着，进入程序执行阶段和输出刷新阶段，在此阶段输入映像寄存器与外界隔离，无论输入情况如何变化，其内容保持不变，直到下一个扫描周期的输人采样阶段，才重新写入输入端的新内容。所以一般来说，输人信号的宽度要大于一个扫描周期，否则很可能造成信号的丢失。

由此可见，输入映像寄存器的数据完全取决于输入端子上各输入点在上一刷新期间的接通和断开状态。

(2) 程序执行阶段

根据PLC梯形图程序扫描原则，一般来说，PLC按从左到右、从上到下的步骤顺序执行程序。当指令中涉及输入、输出状态时，PLC就从输入映像寄存器中“读入”采集到的对应输入端子状态，从元件映像寄存器“读入”对应元件(“软继电器”)的当前状态。然后，进行相应的运算，运算结果再存入元件映像寄存器中。对元件映像寄存器来说，每一个元件(“软继电器”)的状态会随着程序执行过程而变化。

(3) 输出刷新阶段

在所有指令执行完毕后，元件映像寄存器中所有输出继电器的状态(接通／断开)在输出刷新阶段转存到输出锁存器中，通过输出端子和外部电源，驱动外部负载。

由此可见，输出映像寄存器的数据取决于输出指令的执行结果，输出锁存器中的数据由上一次输出刷新期间输出映像寄存器中的数据决定，而输出端子的接通和断开状态，完全由输出锁存器决定。

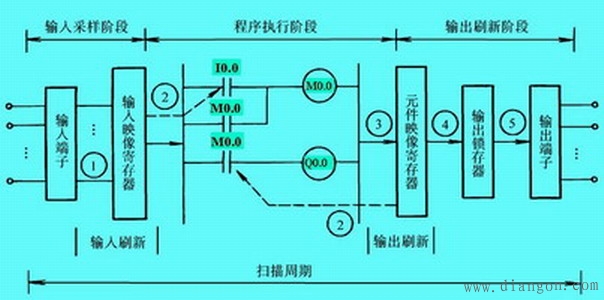

图 PLC的工作过程
