西门子PLC逻辑堆栈指令

◆ 栈装载与指令ALD （与块）
栈装载与指令在梯形图中用于将并联电路块进行串联连接。

◆ 栈装载或指令OLD （或块）
栈装载或指令在梯形图中用于将串联电路块进行并联连接。

◆ 逻辑推入栈指令LPS （分支或主控指令）
逻辑推入栈指令在梯形图中的分支结构中，用于生成一条新的母线，左侧为主控逻辑块时，第一个完整的从逻辑行从此处开始。
注意：使用LPS指令时，本指令为分支的开始，以后必须有分支结束指令LPP。即LPS与LPP指令必须成对出现。

◆ 逻辑弹出栈指令LPP（分支结束或主控复位指令）
逻辑弹出栈指令在梯形图中的分支结构中，用于将LPS指令生成一条新的母线进行恢复。
注意：使用LPP指令时，必须出现在LPS的后面，与LPS成对出现。

◆ 逻辑读栈指令LRD
在梯形图中的分支结构中，当左侧为主控逻辑块时，开始第二个和后边更多的从逻辑块。

◆ 装入堆栈指令LDS
本指令编程时较少使用。
指令格式： LDS n （n为0~8的整数）

◆ 应用举例

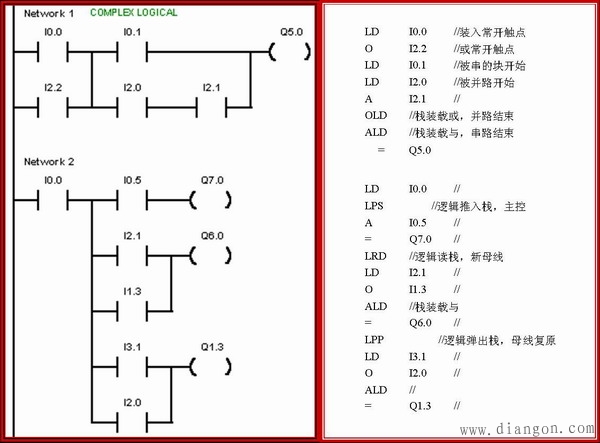

图1 应用举例
