由555定时器构成的单稳态触发器
时间：2023-03-13作者：佚名
|
1.不可重复触发单稳态触发器

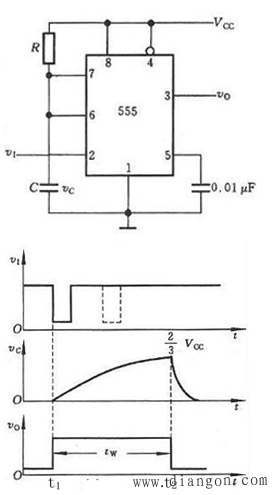

由555构成的单稳态触发器及工作波形如图1所示。平时vI≥1/3VCC,电源接通瞬间，电路有一个稳定的过程，即电源通过电阻R向电容C 充电，当vC上升到2/3VCC时，基本RS触发器复位，vO为低电平，放电管T导通，电容放电，电路进入稳定状态,如图t1前所示。若触发器输入端施加触发信号(v1<1/3VCC)，触发器发生翻转，电路进入暂稳态，vO输出高电平，且管T截止，此后电容C充电至vC=2/3VCC时，电路又发生翻转，vO为低电平，T导通，电容C 放电，电路恢复至稳态。  图1 由555定时器构成的单稳态触发器
如果忽略T的饱和压降，则vC从零电平上升到2/3VCC的时间，即为输出电压vO的脉宽tW。
通常R的取值在几百欧姆至几兆欧姆之间，电容取值为几百皮法到几百微法。由图1可知，如果在电路的暂稳态持续时间内，加入新的触发脉冲，如图1（b）中的虚线所示，则该脉冲不起作用，电路为不可重复触发单稳。 2.可重复触发单稳态触发器

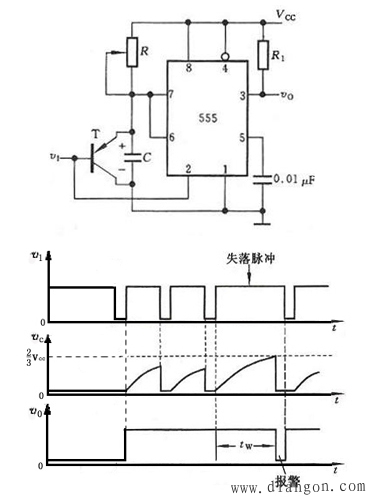

由555定时器构成的可重复触发单稳电路如图2所示。  图2 由555定时器构成的可重复触发单稳态电路
当v1输入负向脉冲后，电路进入暂稳态，555定时器内的管T断开，同时外接的管T导通，电容C 放电。输入脉冲撤除后，外接的管T也断开,电容C 充电，在vC未充到2/3VCC之前，电路处于暂稳态。如果在此期间，又加入新的触发脉冲，外接的管T又导通，电容C 再次放电，输出仍然维持在暂稳态。只有在触发器脉冲撤除后且在输出脉宽tW时间间隔内没有新的触发脉冲，电路才返回稳定状态。这种电路可作为失落脉冲检出电路，对机器的转速或人体的心律进行监视，当机器转速降到一定限度或人体的心律不齐时就发出警报信号。
3.脉冲宽度调制器

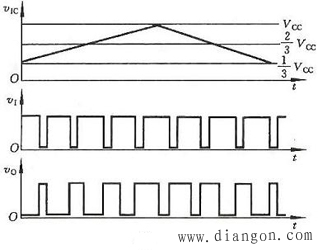

如果在控制电压端（vⅠC）施加一个变化电压，由555构成的单稳态电路可作为脉冲宽度调制器，如图3所示。
当控制电压升高时，电路的阈值电压也升高，输出的脉冲宽度随之增加；而当控制电压降低时，电路的阈值电压也降低，单稳的输出脉宽则随之减小。因此，若控制电压为如图3(b)所示的三角波时，在单稳的输出端便得到一串随控制电压变化的脉冲宽度调制波，vⅠC与vO波形关系可看出，该电路可实现电压－频率转换。 | |||||
