大中型PLC模拟量模块的作用

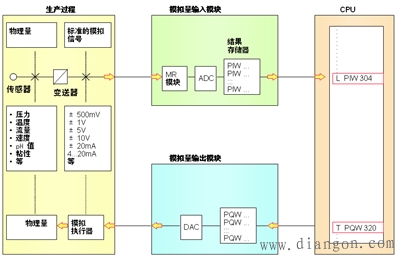

图4-1中，测量传感器利用线性膨胀、角度扭转或电导率变化等原理来测量物理量的变化；测量变送器将传感器检测到的变化量转换为标准的模拟信号，如: ± 500mV, ± 10V, ± 20mA, 4...20mA，这些标准的模拟信号将接到模拟输入模块上。www.gdzrlj.com
由于PLC的CPU智能处理数字量信号，因此模拟输入模块中的ADC（模数转换器）就是用来实现转换功能。模数转换是顺序执行的，也就是说每个模拟通道上的输入信号是轮流被转换的。模数转换的结果存在结果存储器中，并一直保持到被一个新的转换值所覆盖，在STEP 7中可用“L PIW…”指令来访问模数转换的结果。
如果要进行模拟量输出，则可以使用传递指令“T PQW...” ，该指令就是用来向模拟输出模块中写模拟量的数值（由用户程序计算所得），该数值由模块中的DAC（数模转换器）变换为标准的模拟信号。采用标准模拟输入信号的模拟执行器可以直接连接到模拟输出模块上。
