ADC0804集成(A/D)转换器的典型应用

　　下面以数据采集系统为例介绍ADC0804的典型应用。
　 在现代过程控制及仪器和仪表中，为采集被控（被测）对象数据以达到由计算机进行实时控制、检测的目的， 常用微处理器和A/D转换器组成数据采集系统。单通道微机化数据采集系统的示意图如1所示。

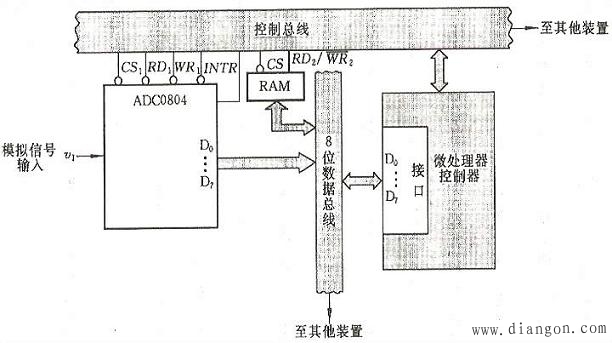

图1 单通道微机化数据采集系统示意图

系统由微处理器、存储器和A/D转换器组成，它们之间通过数据总线（DBUS）和控制总线（CBUS）连接，系统信号采用总线传送方式。
现以程序查询方式为例，说明ADC0804在数据采集系统中的应用，采集数据时，首先微处理器执行一条传送指令，在该指令执行过程中，微处理器在控制总线的同时产生CS₁、WR₁低电平信号，启动A/D转换器工作，ADC0804经100μs后将输入模拟信号转换为数字信号存在输出锁存器中，并在INTR端产生低电平表示转换结束，并通知微处理器可来取数。当微处理器通过总线查询到INTR为低电平时，立即执行输入指令，以产生CS、RD₂低电平信号到ADC0804相应引脚，将数据取出并存入存储器中。整个数据采集过程，由微处理器有序地执行若干指令来完成。
