三相异步电动机铭牌参数说明

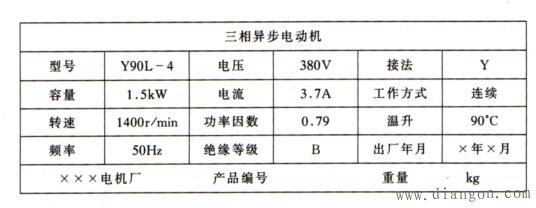

图1三相异步电动机铭牌

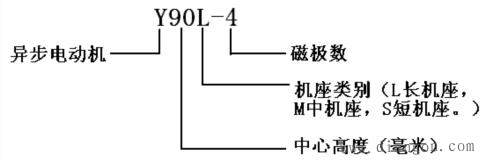

1.型号Y90L—4

2.额定功率PN 指电动机在额定运行状态下运行时电动机轴上输出的机械功率，单位为KW。

式中，UN1、IN1、ηN、cosφN分别为电动机额定的线电压、线电流、效率、功率因数。
3.额定电压UN1 指电动机在额定运行状态下运行时定子绕组所加的线电压，单位为V或KV。
4.额定电流IN1 指电动机加额定电压、输出额定功率时，流入定子绕组中的线电流，单位为A。
5.额定转速nN 指电动机在额定运行状态下运行时转子的转速，单位为r/min。
6.额定频率fN 我国规定工频为50HZ。
7.额定功率因数cosφN 指电动机在额定运行状态下运行时定子边的功率因数。
8.接法 指电动机定子三相绕组与交流电源的联接方法。
