三相变压器的联结组

(1)时钟表示法

• 将一次侧的某线电势固定在0点，二次侧对应相的线电势所指的位置(小时数)可以用来表示二者之间的相位差，即可以用来表征联结组。

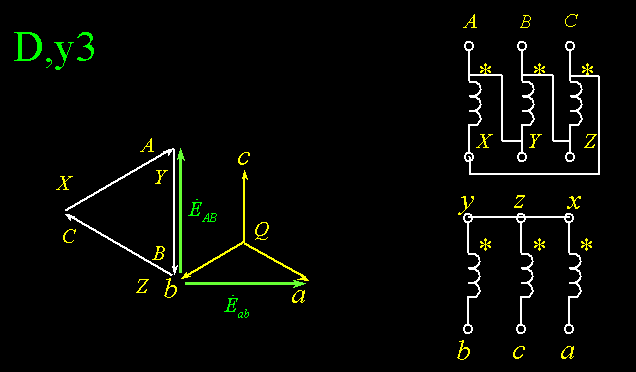

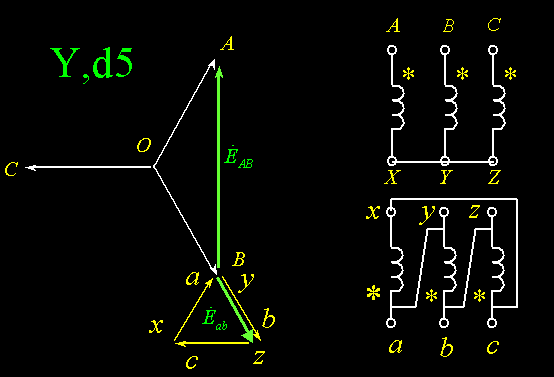

• 总结步骤： （1）钟表法 （详见“电机学...典型题解析”一书56页）
• 根据接线图画出一次侧相量图，并找出线电势E_AB的相位。注：I.无论是Y形或Δ形连接，E_AB均为由A指向B的相量，一般为方便起见，A指向B的方向为垂直向上。
• II. 强迫A、a同电位。
• III.原、副方的相序要正确，即顺钟向读a.b.c.或A.B.C（也含x.y.z等）。
• IV. 凡Δ形联结时，必须标出首末端和相电压的方向（即末端指向首端）---属正方向问题。
• V. 画完相量图时，应该有三组两两平行的相量，只需看a指向b 的射线方向就是几点钟即联结组组号了！
• VI. 原、副方连接相同时的组号是偶数，否则是奇数。
• 对照两侧的绕组绕向和标号，根据接线图画出二次侧的相量图。

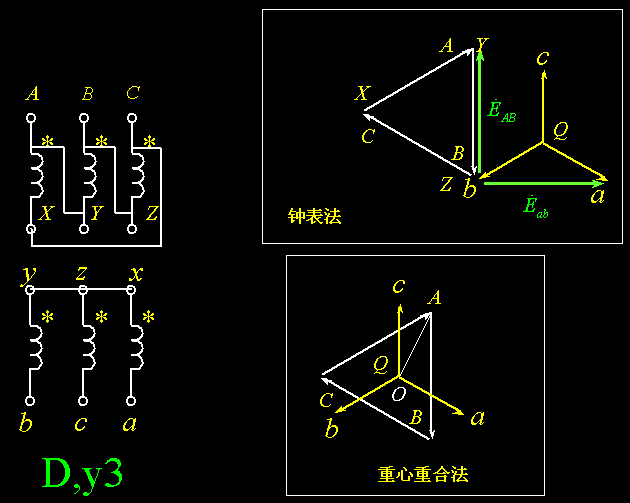

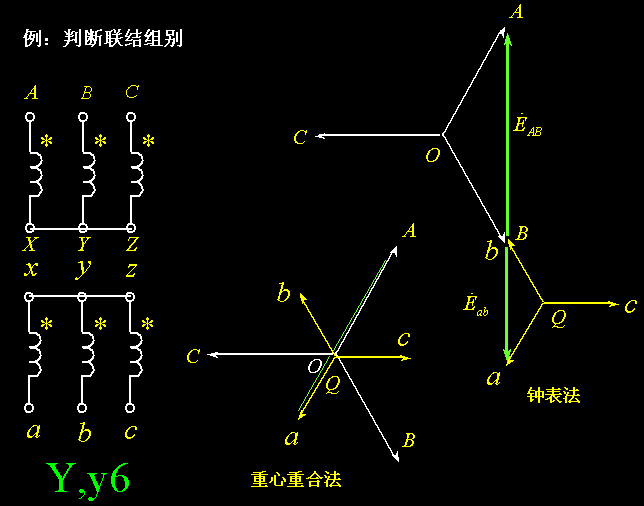

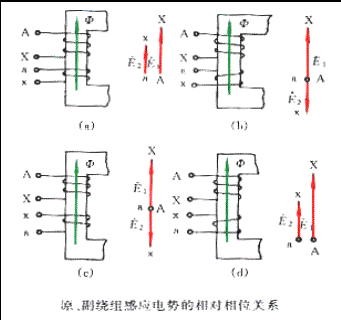

• 二次侧的相电势与一次侧同一铁心柱上的绕组的相电势同相或者反相。 （2）重心重合法
• 分别做出一、二次侧的相量图；三角形联结时要注意绕组的首位端，并画成三角形相量图。
• 将一、二次侧相量图重心O和Q重合，比较OA和Qa的相对方位，即可确定联结组别。

• 单相和三相变压器有很多联结组别，为了避免制造与使用时造成混乱，国家标准规定：
• 单相双绕组变压器有一个标准联结组 I, i0

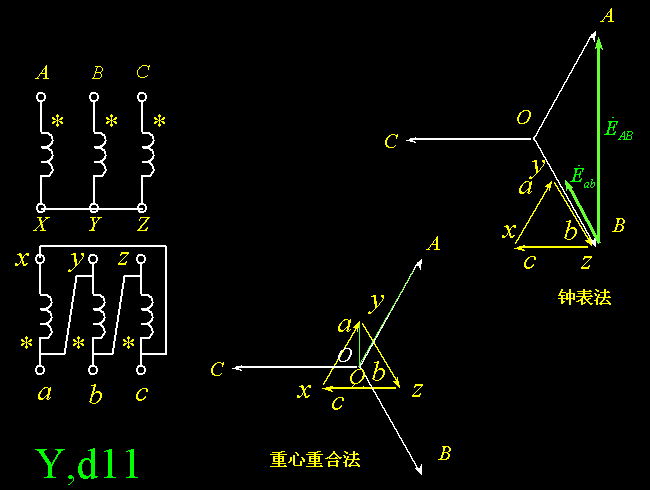

• 三相双绕组变压器有5种标准联结组：Y, y_n0 , Y,d11, Y_N,d11, Y,z11, D,z0 。
• z表示曲折形联结。
• Y,y_n0用作配电变压器，其二次侧可以引出中线作为三相四线制，可以供动力电和照明电；（高压侧 U₁<35kV，低压侧U₂<400V , 单相时为230V）
• YN,d11用于110kV以上的高压输电线路，高压侧可以接地。
• 有z形的联结适用于防雷性能较高的变压器。
