集成D/A转换器应用举例
时间：2023-03-13作者：佚名
|
D/A转换器在实际电路中应用很广，它不仅常作为接口电路用于微机系统，而且还可利用其电路结构特征和输入、输出电量之间的关系构成数控电流源、电压源、数字式可编程增益控制电路和波形产生电路等。

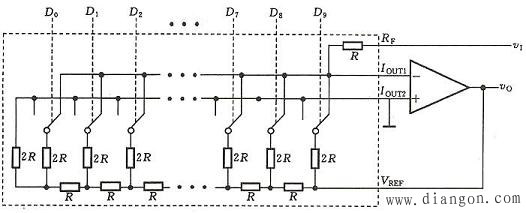

1.数字式可编程增益控制电路  图1 数字式可编程增益控制电路

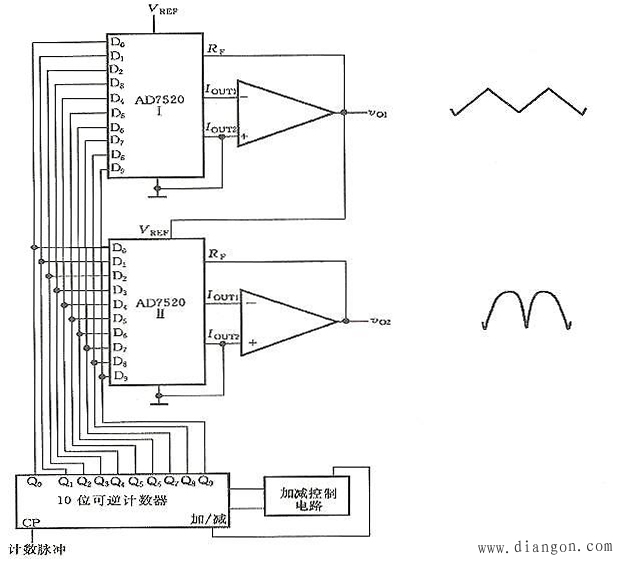

数字式可编程增益控制电路如图1所示。电路中运算放大器接成普通的反相比例放大形式，AD7520内部的反馈电阻R为运算放大器的输入电阻，而由数字量控制的倒T型电阻网络为其反馈电阻。当输入数字量变化时，倒T型电阻网络的等效电阻便随之改变。这样，反相比例放大器在其输入电阻一定的情况下可得到不同的增益。 根据运算放大器虚地原理，可以得到  所以  如将AD7520芯片中的反馈电阻R作为反相运算放大器的反馈电阻，数控AD7520的倒T型电阻网络连接成运算放大器的输入电阻，即可得到数字式可编程衰减器。 2.脉冲波产生电路 由D/A转换器AD7520、10位可逆计数器及加减控制电路组成的波形产生电路如图2所示。加/减控制电路与10位二进制可逆计数器配合工作，当计数器加到全“1”时，加/减控制电路复位使计数器进入减法计数状态，而当减到全“0”时，加/减控制电路置位，使计数器再次处于加法计数状态，如此周而复始。由  图2 AD7520组成的波形产生电路  可得D/A转换器（Ⅰ）的输出电压为  可以看出，v01是一个近似的三角波。 将这个三角波作为D/A转换器（Ⅱ）的参考电压，由于两个D/A转换器数字量相同，于是可得第二级D/A转换器输出的模拟电压为  显然，这是一个抛物波。 |
