西门子STEP7-Micro/WIN32编程软件调试及运行监控

可使用状态图表来监视用户程序，并可以用强制表操作修改用户程序中的变量。

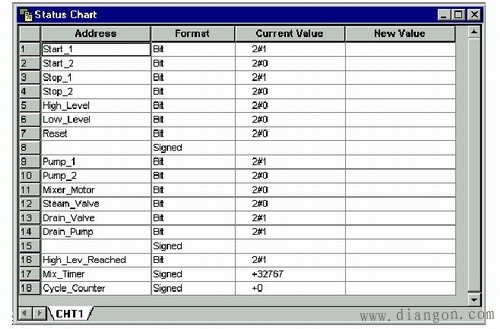

1、使用状态图表

在引导条窗口中单击“状态图（Status Chart）”或用“视图（View）”菜单中的“状态图”命令。当程序运行时，可使用状态图来读、
写、监视和强制其中的变量，如图1所示。

图1 状态图表监控

2、强制指定值
◆ 强制范围
◆ 强制一个值
◆ 读所有强制操作
◆ 解除一个强制操作
◆ 解除所有强制操作

在运行模式下编辑，可以在对控制过程影响较小的情况下，对用户程序做少量的修改。

修改后的程序下载时，将立即影响系统的控制运行，所以使用时应特别注意。可进行这种操作的plc有CPU224、CPU226和CPU226XM等。

操作步骤：

1、选择“调试（Debug）”菜单中的“在运行状态编辑（Program Edit in RUN）”命令，因为RUN 模式下只能编辑主机中的程序，如果主
机中的程序与编程软件窗口中的程序不同，系统会提示用户存盘。

2、屏幕弹出警告信息
单击“继续（Coutinue）”按钮，所连接主机中的程序将被上装到编程主窗口，便可在运行模式下进行编辑。

3、在运行模式下进行下载
在程序编译成功后，可用“文件（File）”菜单中“下载（Download）”命令，或单击工具条中的下载按钮 ，将程序块下载到PLC 主机。

4、退出运行模块编辑
使用“调试（Debug）”菜单中的“在运行状态编辑程序（Program Edit in RUN）”命令，然后根据需要选择“选项（Checkmark）”中的内容。

利用三种程序编辑器（梯形图、语句表和功能表）都可在PLC 运行时，监视程序的执行对各元件的执行结果，并可监视操作数的数值。

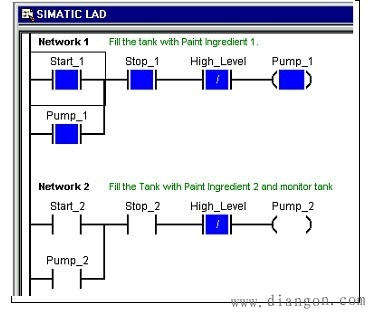

1、梯形图监视

利用梯形图编辑器可以监视在线程序状态，如图所示。图中被点亮的元件表示处于接通状态。

图2 梯形图监视

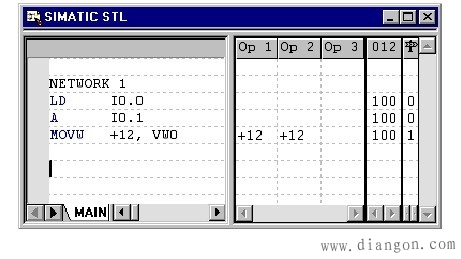

2、语句表监视

用户可利用语句表编辑器监视在线程序状态。语句表程序状态按钮连续不断地更新屏数值，操作数按顺序显示在屏幕上，这个顺序与它们出现在指令中的顺序一致，当指令执行时，（http://www.gdzrlj.com/版权所有）这些数值将被捕捉，它可以反映指令的实际运行状态。

图3 语句表监视

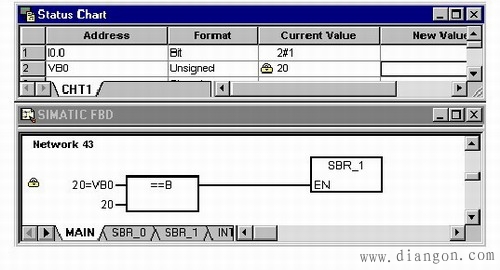

3、功能块图监视

图4 功能块图监视
