电路中含恒流源与电阻串联支路

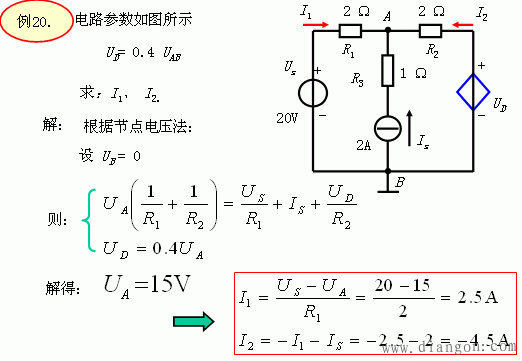

　　例：列图示电路的节点电压方程。
　　
　　
　　对于含恒流源与电阻串联支路的电路，列节点电位方程时应按以下规则：
　　方程左边：按原方法编写，但不考虑恒流源支路的串联电阻。
　　方程右边：写上恒流源的电流。其符号为：电流朝向未知节点时取正号，反之取负号。
　　

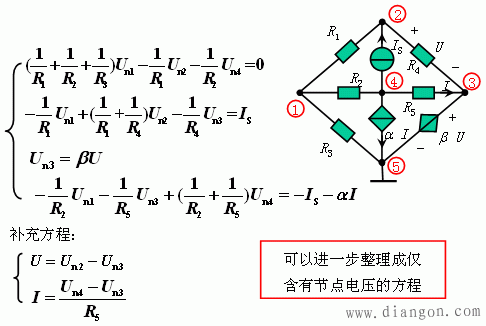

　　例21. 列出图所示电路的节点电压方程。
　　解：选节点⑤作为参考节点，则：
　　

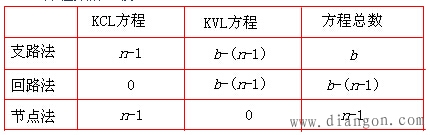

　　支路法、回路法和节点法的比较：
　　（1）方程数的比较：

　　（2）对非平面电路，选独立回路不容易，选独立节点较容易。
　　（3）回路法、节点法易于编程（MATLAB）。目前用计算机分析网络（电网、集成电路设计等）采用节点法较多。
