电阻元件的伏安特性

线性电阻R是一个与电压和电流无关的常数。
　　伏安特性曲线：R ∝ tan α
　　若电阻的电压和电流取非关联参考方向
　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　伏安特性
　　则欧姆定律写为　u = –Ri 或 i = –Gu
　　公式必须和参考方向配套使用！
　　欧姆定律表明了电阻电压与电流间的约束关系（Voltage Current Relationship，简称为VCR）。

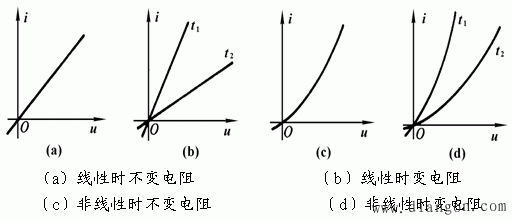

　　电阻的分类：

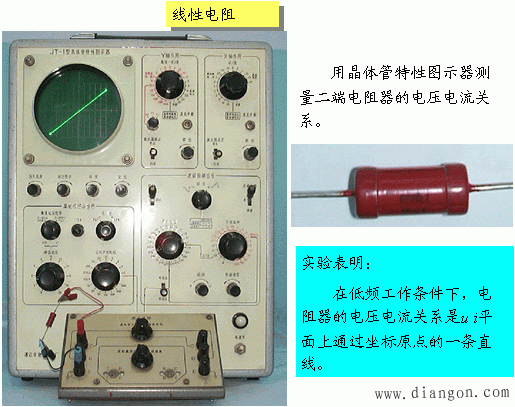

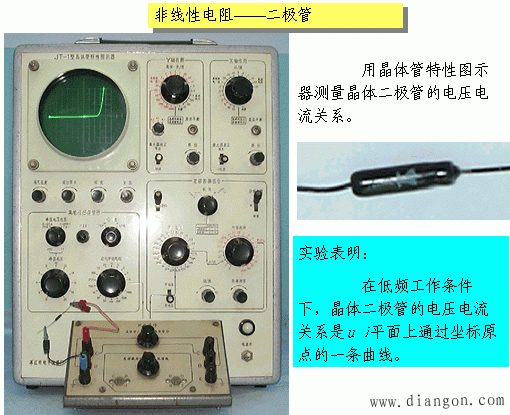

　　（1）线性电阻与非线性电阻：其伏安特性曲线为通过坐标原点直线的电阻，称为线性电阻；否则称为非线性电阻。
　　（2）时变电阻与时不变电阻：其伏安特性曲线为随时间变化的电阻，称为时变电阻；否则称为时不变电阻或定常电阻。
