高压架空输电线路和高压电缆埋设于地下或敷设在电缆隧道中的区别

目前采用的送电线路有两种，一种是最常见的架空线路，它一般使用无绝缘的裸导线，通过立于地面的杆塔作为支持物，将导线用绝缘子悬架于杆塔上;另一种是电力电缆线路，它采用特殊加工制造而成的电缆线，埋设于地下或敷设在电缆隧道中。

送电线路的输送容量及传送距离均与电压有关。线路电压越高输送距离越远。线路及系统的电压需根据其输送的距离和容量来确定。

1. 架空输电线路 架空输电线路由线路杆塔、导线、绝缘子等构成，架设在地面之上。

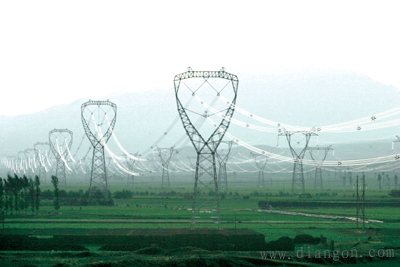

架空输电线路

导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大曲率半径（以减小电晕放电）。超高压输电则多采用分裂导线。架空地线(又称避雷线 ）设置于输电导线的上方 ，用于保护线路免遭雷击。重要的输电线路通常用两根架空地线。绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。每串绝缘子个数由输电电压等级决定。杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。架空线路架设及维修比较方便，成本也较低。架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响。架空输电线路所经路径还要有足够的地面宽度和净空走廊。

输电线路在综合考虑技术、经济等各项因素后所确定的最大输送功率，称为该线路的输送容量。输送容量大体与输电电压的平方成正比。因此，提高输电电压是实现大容量或远距离输电的主要技术手段，也是输电技术发展水平的主要标志。目前国内外（包括欧美发达国家）普遍采用架空线路做为输送电能的最主要方式。

2. 电力电缆线路

电力电缆一般由导线、绝缘层和保护层组成有单芯、双芯和三芯电缆。

地下电缆线路多用于架空线路架设困难的地区，如城市或特殊跨越地段的输电。目前采用电缆方式送电，主要是从城市景观和线路安全角度考虑。但电缆线路故障查找时间和维修时间非常长，给电网运行的可靠性和用户的正常用电带来严重的影响。所以在电网建设中，用电缆线路全部替代架空线路还是无法实现的

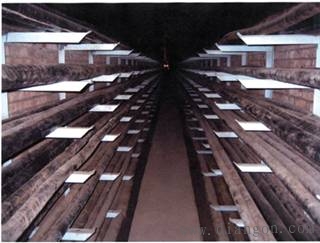

敷设在电缆隧道里面的电力电缆线路

电缆线路特点：

(1)供电可靠。

(2)不占地面和空间。

(3)不使用电杆，节约木材、钢材、水泥。

(4)运行维护简单，节省线路维修费用。

(5)电缆价格贵，线路分支难，电缆接头施工工艺较复杂，故障点较难发现，不便及时处理事故。

3.架空线路和电力电缆线路的工频电场、磁场

3.1工频电场 电压产生电场，架空线路工频电场强度的大小与线路的电压大小、与居民的距离远近等有关。根据HJ_T_24-1998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》，居民区工频电场强度执行4kV/m的标准，电网建设工程只有通过了环境影响评价，完全符合标准才能施工。

而电缆线路深埋于7－10米的地下隧道内，加之隧道的钢筋水泥及地表的覆土，在地表面的工频电场已经非常小，且趋于环境背景值。故此电缆线路的工频电场强度基本可以忽略不计。

3.2工频磁场

电流产生磁场，架空线路工频磁感应强度的大小与线路的电流大小、与居民的距离远近等有关。根据HJ_T_24-1998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》，居民区工频磁感应强度执行0.1mT的标准。

电缆线路由于隧道钢筋结构的屏蔽，及与地表距离较大的原因，其地表面的工频磁感应强度一般不超过0.003mT。随着与电缆隧道水平距离的增加，工频磁感应强度迅速衰减，趋于环境本底值。
