串联谐振电路谐振曲线讨论

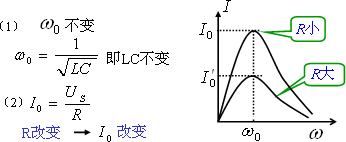

1.ω₀不变，I₀变化。
　　
　　　　　　　　　　　　　　　　　　ω₀不变，I₀变化。 　　
　　结论：R的变化引起I₀变化
　　　　　 R愈大→I₀愈小（选择性差）
　　　　　 R愈小→I₀愈大（选择性好）

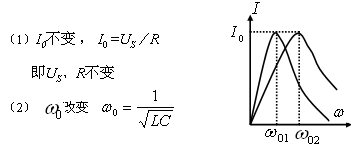

　　2.I₀不变，ω₀变化。　　
　　
　　　　　　　　　　　　　　　　　　　　I₀不变，ω₀变化。

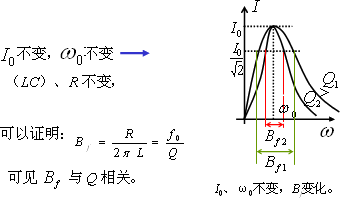

　　3.I₀、ω₀不变，B_f 变化。
　　
　　结论：Q愈大，带宽愈小，曲线愈尖锐，电流选择性越好。
　　　　　Q愈小，带宽愈大，曲线愈平坦，电流选择性越差。

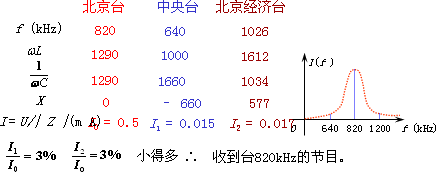

　　例1. 某接收器电路参数为：L=250μH，R=20Ω， C=150pF(调好)， f₀=820kHz，w₀= 5.5×106 rad/s，U₁= U₂=U₃=10μV。
　　
　　
　　RLC串联电路有不同频率的电压源同时作用，接近于谐振频率的电流成分大于其它偏离谐振频率的电流成分而被选择出来。
