时间继电器是一种继电保护设备，其主要是利用电磁原理或机械原理实现延时控制电路。也可以说时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。
时间继电器的工作原理

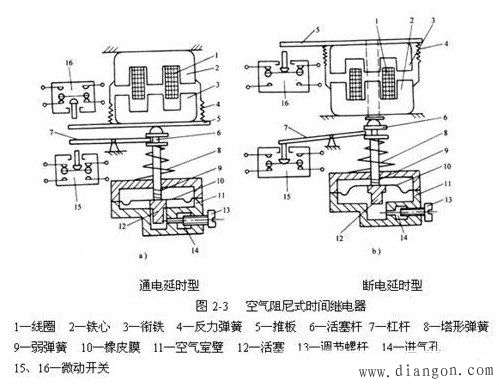

当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。
时间继电器的种类
电磁式时间继电器。电磁式继电器是一种电子控制器件,在电路中起着自动调节、安全保护、转换电路等作用。一般是由铁芯、线圈、衔铁、触点簧片等组成的。 电磁式继电器分别有凸出式固定结构，凸出式插拔结构，嵌入式插拔结构三种壳体,为上世纪继电保护所使用的时间继电器的流行产品，但现已属于淘汰型产品。

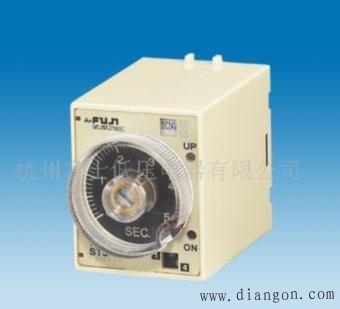

静态时间继电器。静态时间继电器用于电力系统二次回路继电保护及自动控制回路中，作为延时装置, 使被控元件得到所需延时。该继电器为集成电路静态型继电器，精度高、功耗小、动作时间准确、整定直观方便、范围宽，可完全替代电磁型时间继电器，适用于体积较大成套开关柜所使用。
时间继电器的分类
通电延时时间继电器。通电延时继电器就是指这只继电器在通电后并不是立即使触点状况发生变化,而是指要经过一定的延时后才动作(常闭触点变为断开,常开触点闭合).它是靠通电后电路上的电容充电时间的控制,或者是采用"秒震荡信号"计数(即计时),来控制可控硅或晶体管导通或截止,来控制线路的通断或者推动普通继电器工作,控制电路通断来达到延时功能的.
断电延时时间继电器。断电时间继电器就是在时间继电器的工作电压断开后开始延时动作。确切的说就是在用户将时间继电器电源关闭后时间继电器开始延时动作。
时间继电器常见的型号
DS-21 DS-21C DS-31 DS-31C DS-31/2 DS-31C/2
DS-22 DS-22C DS-32 DS-32C DS-32/2 DS-32C/2
DS-23 DS-23C DS-33 DS-33C DS-33/2 DS-33C/2
DS-24 DS-24C DS-34 DS-34C DS-34/2 DS-34C/2
DS-25 DS-25C DS-35 DS-35C DS-35/2 DS-35C/2
DS-26 DS-26C DS-36 DS-36C DS-36/2 DS-36C/2
DS-27 DS-27C DS-37 DS-37C DS-37/2 DS-37C/2
DS-28 DS-28C DS-38 DS-38C DS-38/2 DS-38C/2
JS-11A/11、JS-11A/21、JS-11A/12、JS-11A/22、
JS-11A/13、JS-11A/31、JS-11A/32、JSS-11A、
JSS-12A、JSS-24SS-94B/1-1、SS-94B/1-2、
SS-94B/2-1、SS-94B/2-2、SS-94/1、SS-94/2、
SS-94/3、SS-94/4、SSJ-11A、SSJ-11B、SSJ-21A、
SSJ-31A、SSJ8-11A、SSJ8-11B、SSJ8-21A、
SSJ8-21B、SSJ8-31A、SSJ8-31B
RS-11A/RS-12A/RS-13A/RS-11B/RS-12B/RS-13B
RS-21A/RS-22A/RS-23A/RS-21B/RS-22B/RS-23B
RS-31A/RS-32A/RS-33A/RS-31B/RS-32B/RS-33B

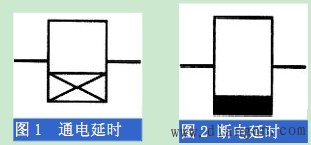

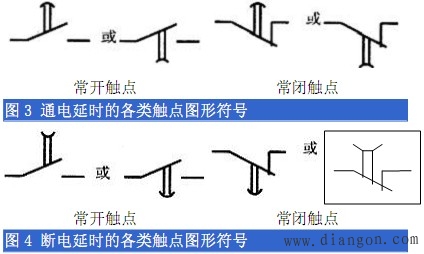

时间继电器符号
