时序逻辑电路的基本结构及特点
时间：2023-03-13作者：佚名
|

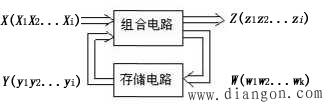

数字系统中除了组合逻辑电路外，还有时序逻辑电路。时序逻辑电路的结构框图如图1所示。图1中 X(x1,x2…xi)为外部输入信号； Z(z1,z2…zj)为电路的输出信号； W(w1,w2…wk)为存储电路的输入； Y(y1,y2…yl)为存储电路的输出,也是组合逻辑电路的部分输入。 这些信号之间的关系为： Z(tn)=F[X(tn),Y(tn)]； W(tn)=G[X(tn),Y(tn)]； Y(tn 1)=H[W(tn),Y(tn)]， 其中Y(tn)表示tn时刻存储电路的当前状态（现态）。Y(tn 1)表示存储电路的下一个状态（次态）。由这些状态可以看出，tn 1时刻的输出Z(tn 1)是由tn 1时刻的输入X(tn 1)及存储电路在tn 1时刻的状态Y(tn 1)决定；而Y(tn 1)又由tn时刻的存储电路的激励（驱动）输入W(tn)及在tn时刻存储电路的状态Y(tn)决定。因此，tn 1时刻电路的输入不仅决定于tn 1时刻的输入 X(tn 1)，而且还决定于在tn时刻存储电路的输入W(tn)及存储电路在tn时刻的状态Y(tn)，这充分反映了时序逻辑电路具有如下特点： 1.功能上:电路的输出状态不仅与即刻输入变量的状态有关，而且还与系统原先的状态有关。 2.结构上:由组合电路和存储电路（记忆单元）组成，其中存储电路一般由触发器构成。
|
