消声器的种类和应用

用于空调系统的消声器种类很多，根据不同消声原理可分为阻性、抗性、共振型和复合型等多种。
1、.阻性消声器
阻性消声器是利用吸声材料的吸声作用，使沿通道传播的噪声不断断吸收而衰减的装置。因此，又称吸收式消声器。
吸声材料能够把入射在其上的声能部分地吸收掉。声能之所以被吸收，是由于吸声材料的多孔性和松散性。当声进入孔隙，引起孔隙中的空气和材料产生微小的振动，由于摩擦和粘滞阻力，使相当一部分声能化为热能而被吸收掉。所以吸声材料大都是疏松或多孔性的，如玻璃棉、泡沫塑料、矿渣棉、毛毡、石棉绒、吸声砖、加气混凝土、木丝板等等。其主要特点是具有贯穿材料的许许多多细孔，即所谓开孔结构。而大多数隔热材料则要求有封闭的空隙，故两者是不同的。
阻性消声器有以下多种型式。
(1)管式消声器

这是一种最简单的消声器，它仅在管臂内周，贴上一层吸声材料，故又称“管衬”。如图1。
图1 管式消声器
管式消声器的优点是制作方便、阻力小，但是当管道断面积较大时，将会影响对高频噪声的消声效果。这是因为，当频率达一定数值时，声波将以窄束状通过游消声器，而很少或根本不与管壁及声材料接触，从而使消声效果下降。当声波波长小于小通道断面尺寸一半时，消声效果便开始下降。这种现象称做“高频失效”，并将消声器开始明显下降的频率称为限失效频率fc。因此，管式消声器只适用于较小的风道，直径一般不宜大于300mm。
（2）片式和格式消声器
管式消声器对低频噪声的消声效果不好，对较高频率又易直通，并随断面增加而使消声量减少，因此对于较大断面的风道可将断面划分成几个格式，这就成为片式及格式消声器，如图2所示。

片式消声器的片间距一般取为100~200mm,格式消声器的每个通道约为200×200mm,片材厚度根据噪声声源的频率特性,取100mm左右为宜,片式消声器在阻性消声器中应用最广。

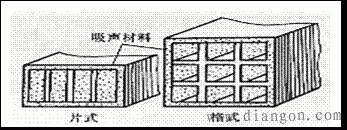

图2 片式和格式消声器????
3)折板式、声流式消声器
将片式消声器的吸声片改制成曲折形,就成为折板式消声器。
2.抗性消声器（膨胀性消声器）
这种消声器由管和小室相连而成，利用管道内截面的突变，使沿管道传播的声波向声源方向反射回去，而起到消声作用。
3.共振型消声器
共振型消声器通过管道开孔与共振腔相连接，穿孔板小孔也颈处的空气柱和空腔内的空气构成了一个共振吸志结构。当外界噪声频率和此共振吸声结构的固有频率相同时，引起的小孔孔颈处空气强烈共振，空气柱与孔壁之间发生剧烈摩擦而消耗掉声能。这种消声器具有较强的频率选择性，即有效的频率范围很窄，一般用以消除低频噪声。
